ما هو الدوار شاشة الضغط

الهيكل الأساسي لشاشة الضغط

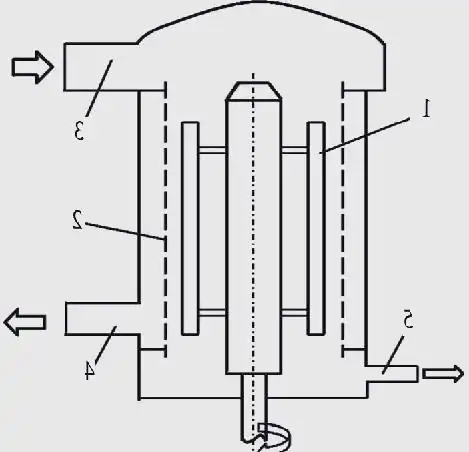

غربال الضغط هو جهاز يقوم بفصل الشوائب على أساس الاختلاف في الشكل بين الشوائب وألياف اللب الجيدة. يتم عرض هيكلها النموذجي في شاشة الضغط الدوارة، والتي تشتمل بشكل أساسي على دوار الرقائق، وسلة الغربلة ، وأنبوب مدخل اللب، وأنابيب الرفض، وأنابيب الرفض. إن تصميم دوار الغربلة مبتكر، بما في ذلك سطح التركيب المتصل بالعمود، وسطح الدفع في الأمام، وسطح الشفط في الذيل، والتي يتم توصيلها لتشكيل شكل قوس محدب خارجي، بهدف تحسين كفاءة معالجة اللب.

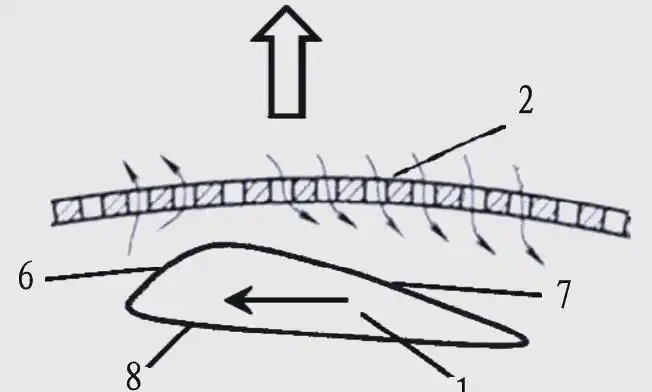

مبدأ العمل لدوار شاشة الضغط

عملية عمل غربلة الضغط الدوارة هي كما يلي: يدخل اللب إلى داخل سلة الغربلة من خلال أنبوب مدخل اللب تحت ضغط محدد، ويمر اللب الجيد عبر الفتحات الموجودة على سلة الغربلة تحت فرق الضغط، ويتحرك خبث اللب الأثقل من أعلى إلى أسفل باتجاه أنبوب تفريغ الخبث. ومن الجدير بالذكر أنه يتم التحكم في الفجوة بين دوار شاشة الضغط وسلة الشاشة بشكل جيد. في الجزء الأمامي من الدوار، مع تضييق الفجوة بين سطح المروحة ولوحة الغربال تدريجيًا، يزداد الضغط على اللب تدريجيًا، مما يساعد ألياف اللب الجيدة على المرور بسلاسة عبر سلة الغربلة؛ عند ذيل الدوار، تؤدي الزيادة التدريجية في الفجوة بين سطح الشفط وسلة الشاشة إلى انخفاض تدريجي في الضغط وتوليد ضغط سلبي. هذا التصميم له تأثير ارتدادي على الملاط المتصل بسلة الشاشة، مما يمنع بشكل فعال انسداد سلة الشاشة.

المشكلة العادية لدوار الشاشة

عندما يتدفق اللب عبر سطح العمل لدوار الغربال، يتم إنشاء تأثيرات دوامة قوية نتيجة للتفاعل بين الدوامات وسطح العمل لدوار الغربال، بالإضافة إلى التأثير المتبادل بين الدوامات. سوف ترش هذه الدوامات بسرعة إلى الخارج وتتفاعل مع الدوامات الموجودة داخل الشاشة، وتتبادل الزخم، مما يؤدي إلى زيادة في السرعة اللحظية والزخم للدوامات المقذوفة. ومع ذلك، فإن هذا النوع من الحقن الدوامي سيزيد من سحب شفرات دوار الغربلة، وفي الوقت نفسه، ستؤدي الزيادة في زخم الدوامة أيضًا إلى زيادة الطاقة غير الفعالة أثناء عملية الغربلة، وبالتالي تقليل الكفاءة الإجمالية للغربلة. لذلك، يعد تصميم نوع جديد من دوار غربال الضغط أمرًا مهمًا بشكل خاص، بهدف تقليل المقاومة أثناء التشغيل، وتحسين كفاءة الغربلة، وتحقيق الحفاظ على الطاقة وتقليل الاستهلاك.

التحسين والتصميم الجديد لدوار الشاشة

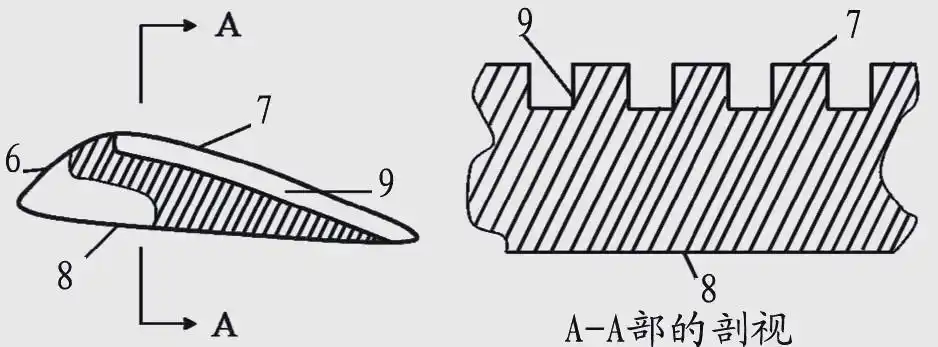

يستمر تصميم سطح التثبيت وسطح المروحة لدوار شاشة الضغط الجديد في الهيكل الكلاسيكي لشاشة الضغط التقليدية. ومع ذلك، فإن التحسين الأساسي يكمن في سطح الشفط لدوار الغربال، حيث تم تصميم عدة صفوف من الأخاديد المتوازية بذكاء، وترتيبها في نفس اتجاه اتجاه تشغيل الدوار. من خلال الجمع بين التقليد والابتكار، يواصل التصميم الجديد الهيكل الكلاسيكي ويضيف أخاديد متوازية على سطح الشفط لتقليل زخم الدوامة ومقاومتها.

تم تصميم الشكل والحجم المقطعي لكل صف من الأخاديد بعناية للحفاظ على ارتفاع ثابت وتحقيق توزيع مستمر على سطح الشفط. تشمل الأشكال المقطعية الاختيارية المستطيلة، والشكل V، والشكل U، مع كون الشكل المستطيل هو الأكثر تفضيلاً.

نحن نتبع سلسلة من المبادئ في اختيار حجم الأخدود. يجب التحكم في عمق المقطع العرضي للأخدود بين 0.5-3 مم ولا يتجاوز 1/4 من الحد الأقصى لسمك دوار الغربال. في الوقت نفسه، يتم ضبط الحد الأقصى لعرض قسم الأخدود على 0.5-5 مم، والمسافة بين الأخاديد المجاورة هي 1.1-2 أضعاف الحد الأقصى لعرض قسم الأخدود. كلما زاد تركيز ألياف اللب التي تم فحصها، زاد حجم الأخدود المقابل. يجب تحديد حجم الأخدود المحدد بعناية بناءً على ظروف التشغيل التجريبية والعملية، ولكن يجب التأكد من أن طول الأخدود لا يتجاوز طول سطح الشفط ويتوافق مع طول سطح الشفط.

مبدأ العمل لهذا التصميم هو تقليل التدفق الجانبي للدوامات على سطح الدوار عن طريق تشكيل عدة صفوف من الأخاديد على سطح العمل (أي سطح الشفط) لدوار الغربال والتي تتوافق مع اتجاه تشغيل الدوار، وبالتالي تقليل تردد تبادل الزخم بين الدوامات والسرعة اللحظية للدوامات السطحية. هذا التصميم لا يقلل فقط من زخم الدوامات السطحية، ولكن أيضًا يقلل بشكل فعال من معامل سحب السطح للدوار، وبالتالي توفير طاقة الغربلة وتحسين كفاءة الغربلة.

وبالإضافة إلى ذلك، فإن هذا التصميم يجلب أيضًا تأثيرات مفيدة متعددة. أولاً، من خلال تصنيع الأخاديد على سطح الشفط لدوار الغربلة، يمكن تقليل المقاومة أثناء عملية الغربلة بشكل فعال، وبالتالي تحسين كفاءة الغربلة. ثانيًا، تصميم هذه الأخاديد لا يقلل فقط من وزن دوار الغربلة ويقلل أيضًا من استهلاك طاقة الغربلة، ولكنه يساعد أيضًا على توفير المواد وخفض تكاليف التصنيع. علاوة على ذلك، فإن هذه الأخاديد المتوازية على سطح الشفط لها تأثيرات اتجاهية ومشتتة على ألياف اللب، مما يساعد على الحفاظ على الاتساق في ترتيب الألياف ويقلل من تلبد الألياف، مما يسهل على الألياف المرور عبر فتحات الغربال على لوحة الغربال، وبالتالي تحسين كفاءة الغربلة.

في النهاية، يوفر هذا التصميم للمستخدمين حلاً دوارًا لشاشة الضغط يعمل بسلاسة وكفاءة ويستهلك طاقة منخفضة.
