مشاكل فراغ فراغ آلة الورق ومشاكل فراغ لفة الأريكة

في قسم التشكيل لآلة الورق، تلعب مكونات التفريغ مثل صناديق الشفط الفراغي وغرف التفريغ ذات لفة الأريكة دورًا مهمًا في نزح الماء من الورق ونقله.

على وجه الخصوص، يعتبر صندوق الشفط الفراغي أحد العناصر الرئيسية لنزح المياه في قسم التشكيل. يقوم تدريجياً باستخراج الرطوبة من الورقة الورقية ونسيج التشكيل أثناء التشكيل.

غرفة فراغ لفة الضغط، الموجودة في نهاية قسم التشكيل، تقوم في المقام الأول بإزالة الماء من الحافة الخلفية لصفحة الورق وتنقل ورقة الورق المبللة.

ما هي المشاكل التي يمكن أن تحدث عندما يتعطل صندوق الشفط الفراغي؟

تسبب مشاكل صندوق الشفط الفراغي ارتفاع نسبة الرطوبة على الرغم من مستوى الفراغ الطبيعي

تشمل الأسباب المحتملة ما يلي:

• انسداد أو تلوث لوحة صندوق الشفط الفراغي.

• انخفاض نفاذية الهواء للنسيج التشكيل.

• تسرب الهواء في ختم صندوق الفراغ.

• التوزيع الجانبي غير المتساوي لحوض الشفط.

• تراكم الماء في خطوط الفراغ.

• ظروف التشغيل غير الطبيعية لمياه التبريد الخاصة بمضخة التفريغ.

• - سوء تصريف المياه البيضاء.

مكنسة كهربائية عالية للأريكة ولكن يحدث انخفاض في الحافة

عندما يكون فراغ لفة الأريكة مرتفعًا جدًا، قد تتعرض حواف الأوراق الورقية لشفط موضعي مكثف، مما يؤدي إلى إتلاف بنية الألياف عند الحواف.

تشمل الأعراض الشائعة ما يلي:

ترقق حواف الورقة الورقية على كلا الجانبين؛

فقدان الحافة عند لفة الصحافة؛

• التقاط الورق غير المستقر بواسطة اللباد؛

• تآكل موضعي على السلك واللباد؛

• تمزق الورقة الورقية قبل الدخول إلى قسم الطباعة؛

• التقلبات في محتوى الرطوبة عند حواف شبكة الورق.

إذا زاد الفراغ الموجود على لفة الأريكة في هذه المرحلة، فقد تتفاقم مشكلة تساقط الورق عند الحواف.

تسبب أختام صندوق الشفط البالية تقلبات متكررة في الفراغ

بعد التشغيل لفترة طويلة، قد تتآكل شرائط الختم الفراغي، أو تتشوه، أو تنكسر، أو تتطور إلى فجوات محلية غير طبيعية.

يمكن أن يؤدي الختم السيئ إلى:

• التقلبات في مستوى الفراغ.

• زيادة الحمل على مضخة فراغ.

• التلوث المتبادل بين مناطق امتصاص الماء المختلفة.

• نزح المياه العرضي غير المستوي للنسيج المشكل.

• ارتفاع درجات الحرارة في الأختام.

• تآكل موضعي على نسيج التشكيل.

عندما تواجه بعض ورش العمل انخفاضًا في الفراغ، فإن غريزتها الأولى هي زيادة سرعة مضخة التفريغ، ولكن السبب الجذري قد يكون في الواقع تسربًا في مانع تسرب الماء.

وظائف صندوق شفط الفراغ وغرف فراغ لفة الأريكة في صناعة الورق

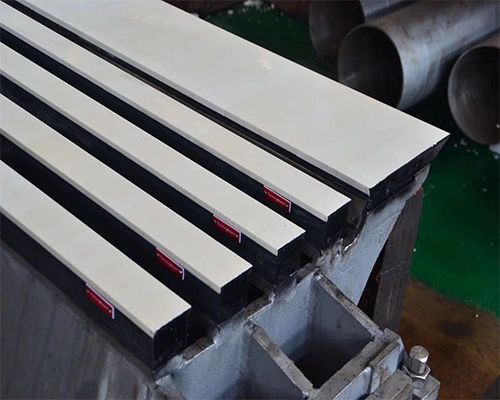

صندوق الشفط الفراغي نزح الماء المستمر في قسم التشكيل

عادةً ما يتم تركيب صناديق الشفط الفراغي أسفل نسيج التشكيل وتكون بمثابة معدات نزح المياه الفراغية الرئيسية في القسم الخلفي من قسم التشكيل.

يستخدم الضغط السلبي لاستخراج الرطوبة من ورقة الورق، ونسيج التشكيل، والمساحة الموجودة أسفل القماش.

يستخدم صندوق الشفط الفراغي بشكل أساسي من أجل:

• تعزيز نزح المياه في الجزء الخلفي من نسيج التشكيل.

• تحسين جفاف الورقة الورقية عند خروجها من القماش.

• استقرار ظروف الضغط السلبي تحت نسيج التشكيل.

• التحكم في منحنى نزح المياه لقسم التشكيل.

• دعم تشكيل ورقة الورق والاحتفاظ بالألياف.

• قم بتوفير حالة الورقة الورقية المناسبة للنقل اللاحق إلى لفة الطباعة.

عادةً لا تقوم صناديق نزح المياه بالتفريغ بإزالة كل الرطوبة من ورقة الورق مرة واحدة. وبدلا من ذلك، فإنها تزيد تدريجيا من كثافة نزح المياه من خلال مناطق فراغ متعددة.

يتبع تسلسل نزح المياه المعقول عمومًا هذا النمط:

نزح المياه اللطيف في المرحلة الأولية، ونزح المياه المستمر في المرحلة المتوسطة، ونزح المياه المكثف في المرحلة النهائية.

قد يؤدي تطبيق فراغ مفرط منذ البداية إلى حدوث تلف هيكلي للورقة، وفقدان الألياف الدقيقة، وتدهور تكوين الورقة.

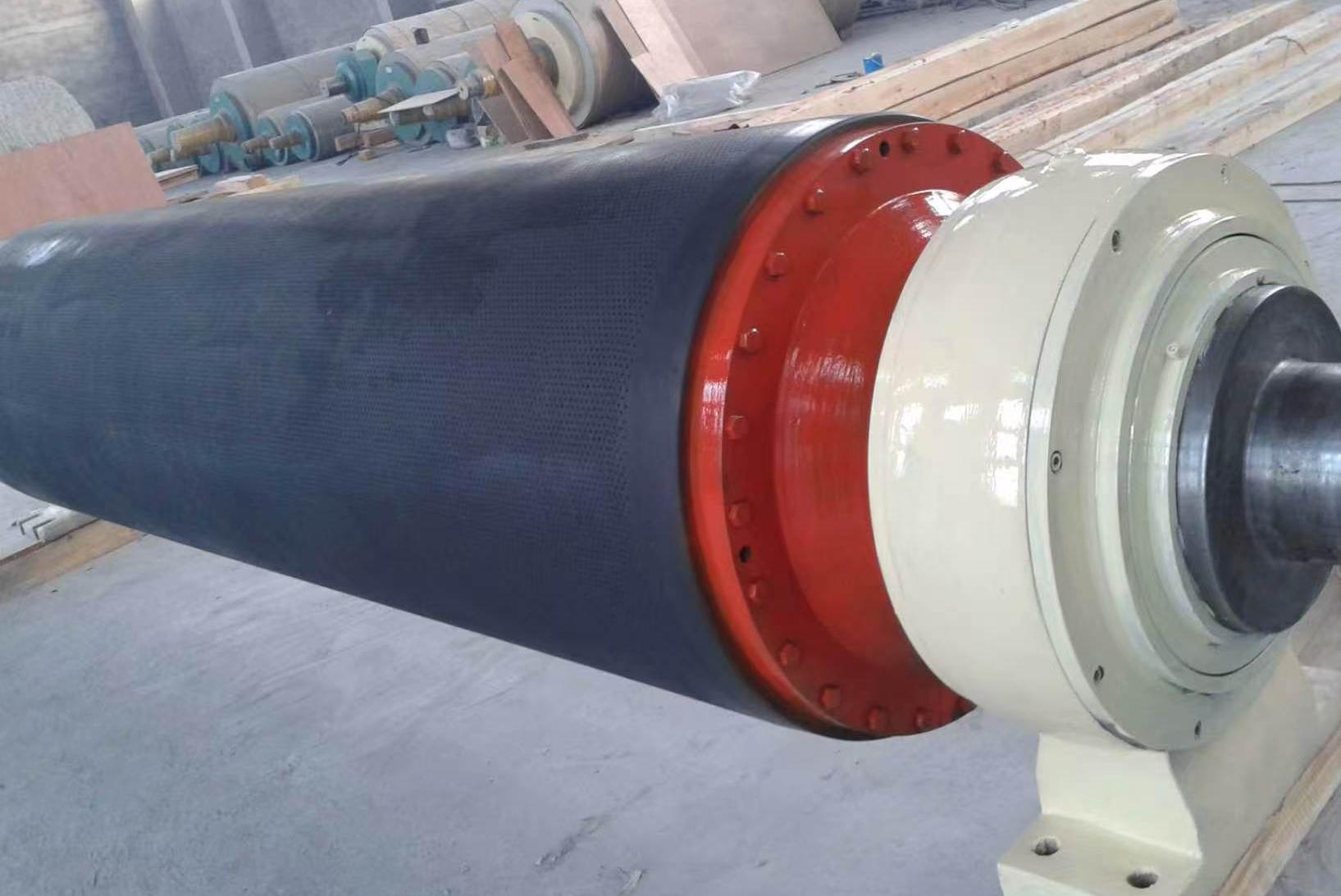

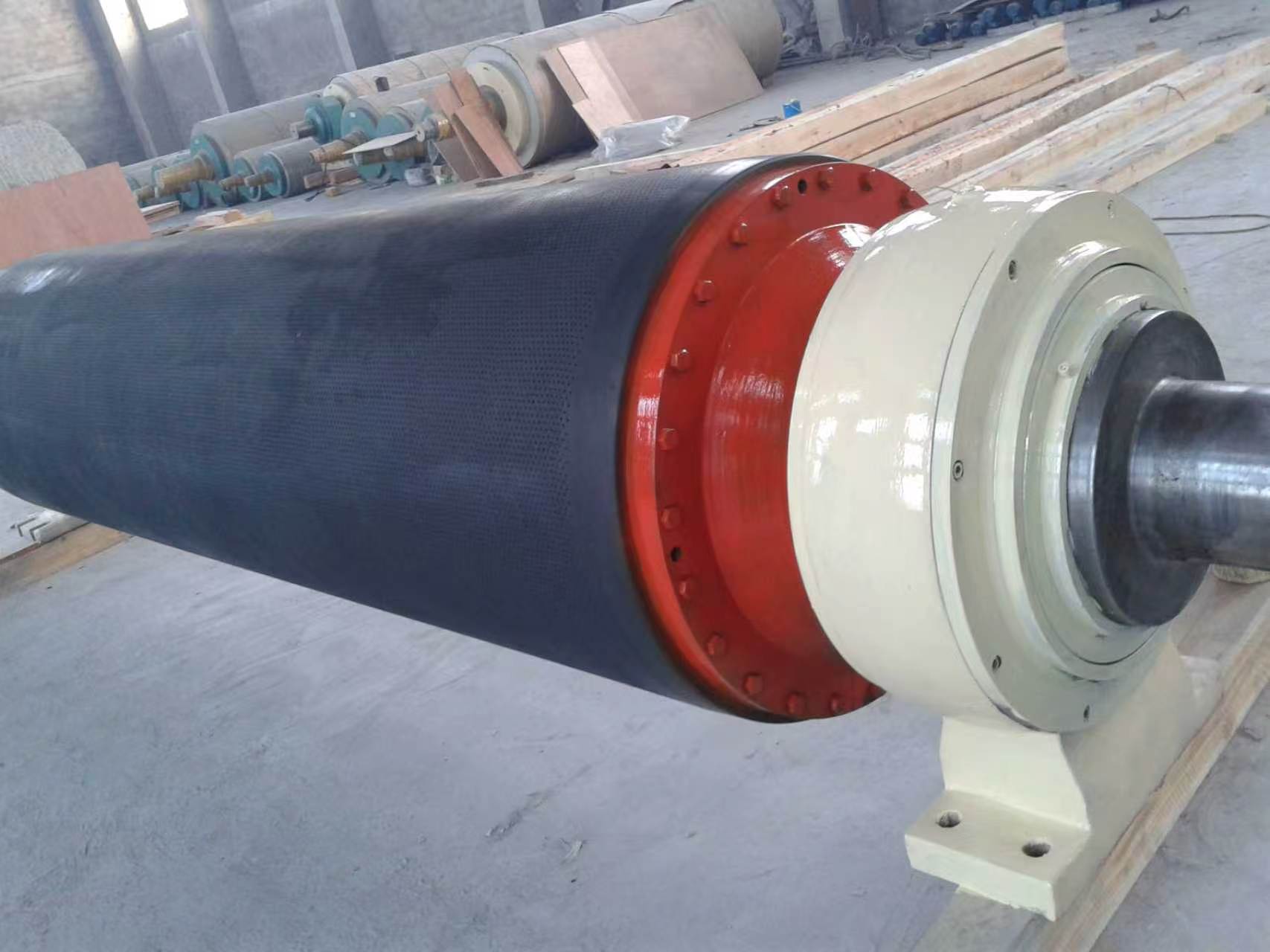

غرفة فراغ لفة الأريكة: نزح المياه النهائي ونقل الويب

توجد حجرة التفريغ الخاصة بأسطوانة الأريكة داخل اللفة وهي متصلة بالمنطقة المثقبة على غلاف اللفة وبنظام التفريغ الخارجي.

عندما تدور لفة الأريكة، تخلق غرفة الفراغ منطقة شفط ضمن نطاق زاوي محدد. عندما تمر ورقة الورق عبر منطقة لفة الأريكة، يتم تطبيق الفراغ على الورقة من خلال المنطقة المثقبة لقشرة اللفة، مما يضمن نقل مستقر للورقة بين نسيج التشكيل واللباد.

يتم استخدام غرفة فراغ لفة الأريكة في المقام الأول من أجل:

• نزح المياه من حواف الورقة الورقية.

• زيادة جفاف الورقة الورقية المبللة قبل دخولها إلى قسم الطباعة.

• نقل الورقة الورقية من نسيج التشكيل إلى اللباد.

• تثبيت حواف الورقة الورقية وتشغيل الويب.

• تقليل سحب الورق ورفرفته أثناء التشغيل عالي السرعة.

بالمقارنة مع صناديق الشفط الفراغي، تركز الحجرة المفرغة المزودة بلفائف الأريكة بشكل أكبر على ما يلي:

الشفط الموضعي والنقل المستقر للورقة في مواقع محددة وفي أوقات محددة.

ولذلك، فإن غرفة التفريغ المزودة بأسطوانات الأريكة يجب أن تأخذ في الاعتبار ليس فقط مستوى التفريغ ولكن أيضًا طول منطقة الشفط وموضعها، وحالة الختم، والاتصال بين ورقة الورق وشعر المكبس.
