تصميم سلة الشاشة ذات النوع المشقوق

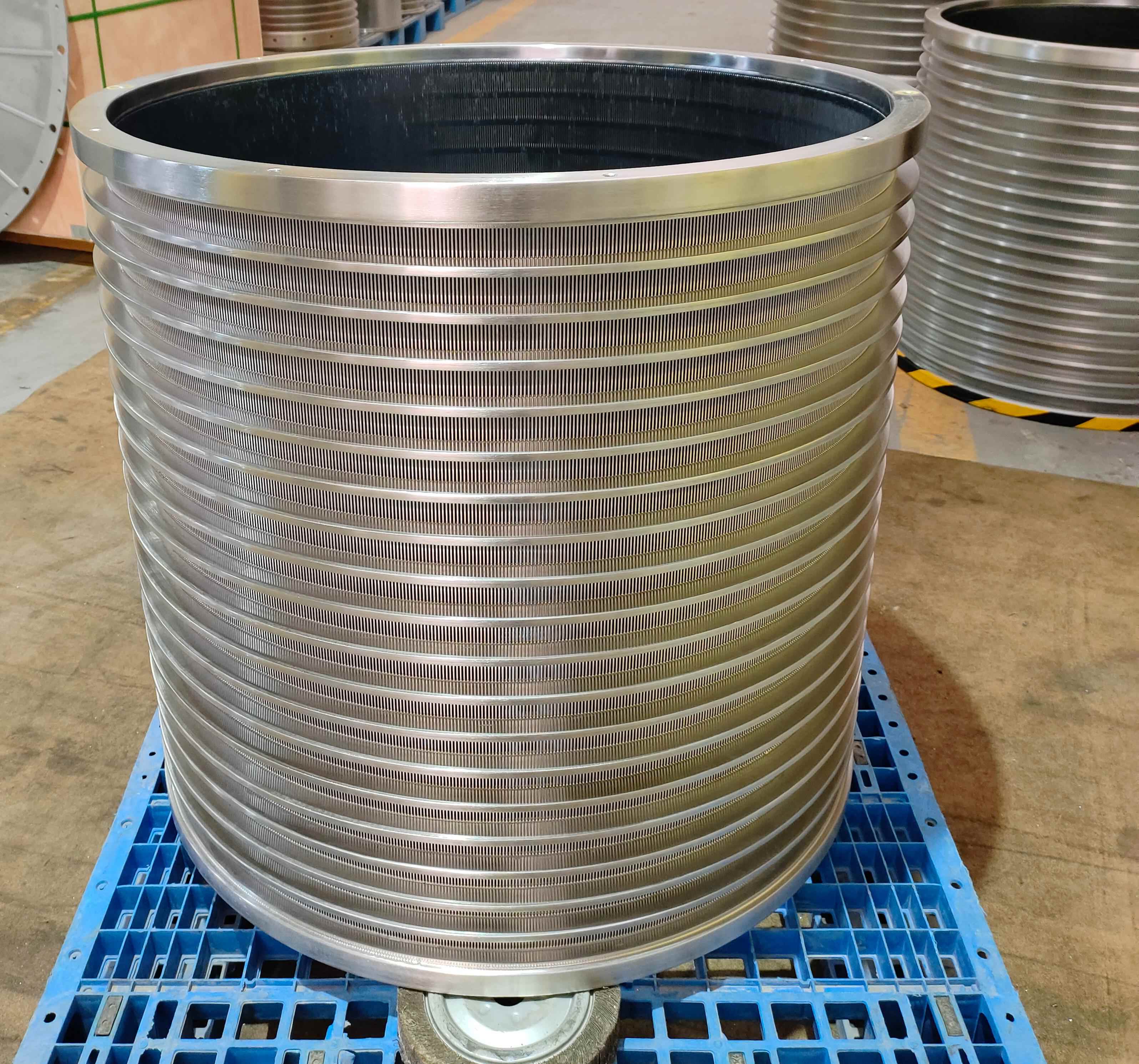

سلة شاشة من النوع المشقوق

تم تصميم الفتحة بمزيج من الأجزاء المخروطية والمستقيمة. يضيق العرض المحيطي للأخدود المخروطي تدريجيًا على طول اتجاه التدفق، ويظل الحد الأدنى لعرضه متسقًا مع عرض الأخدود المستقيم. يسمح هذا التصميم بضغط جزء التثبيت من الشريط العمودي بسلاسة في الفتحة، حيث تلعب فتحة القسم المستدقة دورًا مركزيًا دقيقًا، بينما تكون فتحة القسم المستقيم مسؤولة عن مزيد من التثبيت والتعزيز.

تصميم فجوة غربال سلة الشاشة

يأخذ تصميم الشكل التفصيلي لفجوة الغربال في الاعتبار خصائص تدفق اللب. في الاتجاه المحيطي، جانب واحد من قسم تصريف الشريط العمودي هو الوجه العلوي، والجانب الآخر هو الوجه السفلي، والوجه النهائي للشريط هو الوجه العلوي. يميل كلا السطحين العلوي والسفلي ضد اتجاه تدفق اللب، ويكون اتجاه ميلهما معاكسًا. يميل السطح العلوي من السطح الخلفي إلى السطح العلوي. ويكون ميل جانب المنبع أكبر من ميل جانب المصب، كما أن طوله أطول أيضًا. يشكل هذا التصميم مدخلاً ضيقًا بين الجزء العلوي من السطح الخلفي ومنتصف السطح المواجه المجاور، مما يساعد على غربلة اللب بكفاءة. في نفس الوقت، هناك شطب بين السطح العلوي والسطح المواجه، وكذلك بين السطح العلوي والسطح الخلفي، لتوصيلات النقل لضمان أن اللب يمكن أن يمر بسلاسة عبر فجوة الغربال.

مقاومة التآكل لسلة شاشة الفتحة

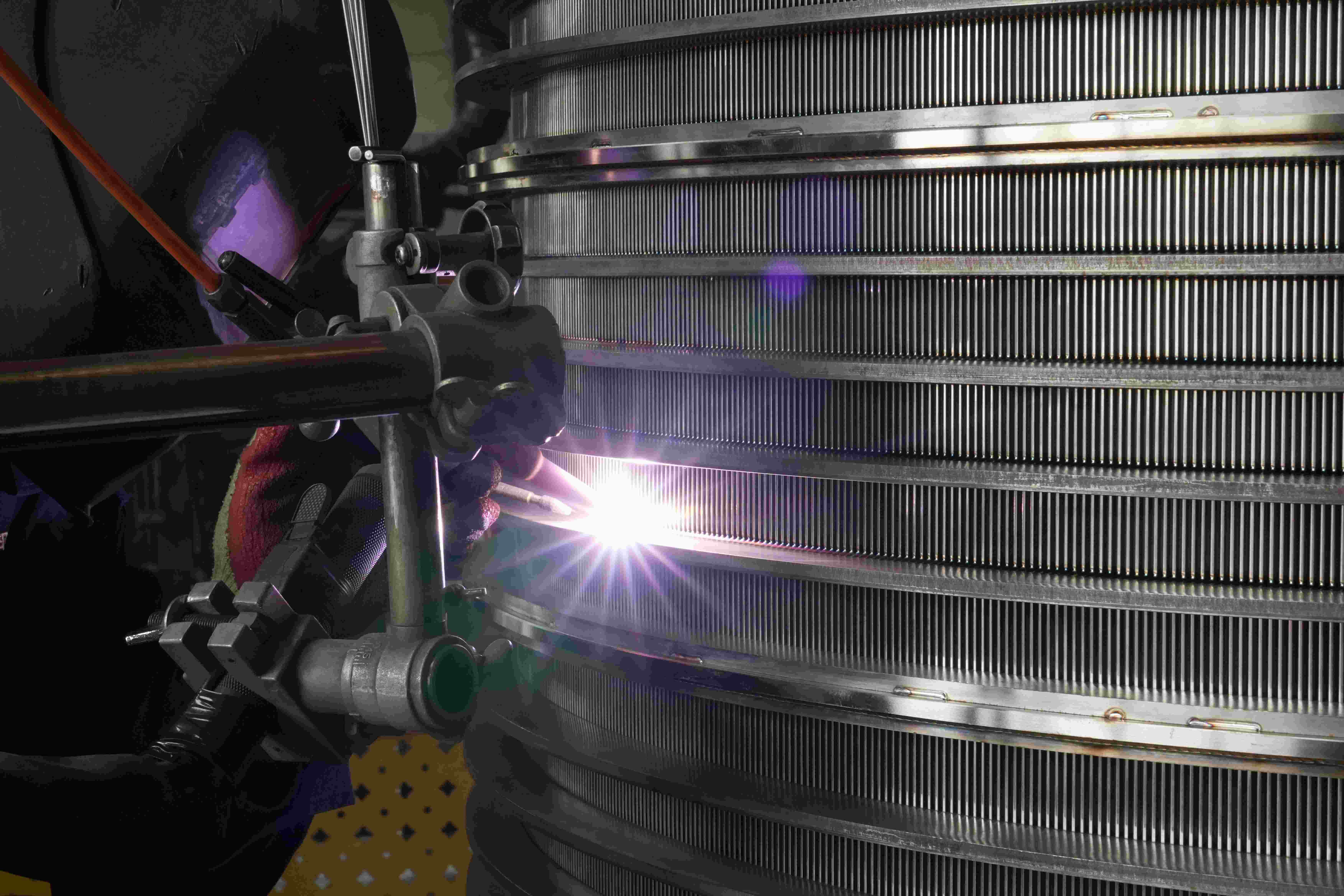

من أجل تحسين المتانة ومقاومة التآكل لسلة الشاشة، يتم توفير طبقة معالجة مواد مقاومة للتآكل على سطحها العلوي الداخلي. من خلال لحام الحلقة الوسطى العلوية على الحافة العلوية، والحلقة الوسطى السفلية على الحافة السفلية، ولحام الجزء العلوي والسفلي من القضبان العمودية على الحواف العلوية والسفلية، يتم تعزيز القوة الهيكلية لسلة الغربال بشكل أكبر. بالإضافة إلى ذلك، لتلبية متطلبات الأحجام المختلفة لسلة الشاشة، تم تصميم حلقة وسطية واحدة على الأقل كحلقة وسطى من الطبقة المركبة، تتكون من حلقتين متوسطتين ملحومتين معًا، وبالتالي ضمان قوة واستقرار سلة الشاشة.

تجميع سلة الشاشة

تختلف طرق تجميع سلة الغربلة الداخلية والخارجية أثناء التجميع. بالنسبة لسلة الشاشة الداخلية، قم أولاً بتثبيت جميع أجزاء التثبيت الخاصة بالقضبان الرأسية مسبقًا في الفتحات المقابلة، ثم أدخل جلبة التوسيع في سلة الشاشة، واضغط على القضبان في الفتحات من خلال قوة شد جلبة التوسيع لإكمال التجميع. بالنسبة لسلة الشاشة الخارجية، يتم تثبيت جميع أجزاء التثبيت للقضبان العمودية مسبقًا في الفتحات، ويتم ضغط القضبان في الفتحات للتجميع من خلال المشابك. بعد التجميع، ببساطة قم بتركيب الحواف العلوية والسفلية في شاشة ضغط صناعة الورق لاستخدامها.
