الوظيفة الرئيسية لمصفة القرص المزدوجة هي إجراء علاج اللب على اللب. يتم استخدامه على نطاق واسع في نظام صنع اللب في صناعة الورق كمعدات لبن مستمرة للتكرير الخشن والخشن ، وخاصةً لعلاج لب الخشب الكيميائي ، اللب الميكانيكي ، لب النفايات.

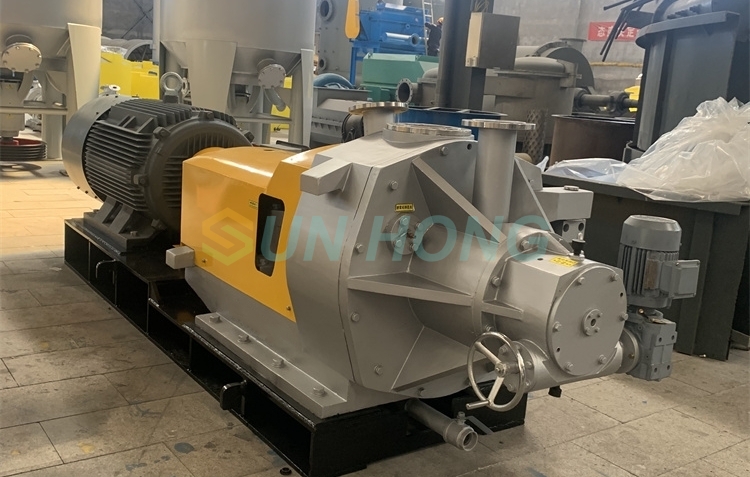

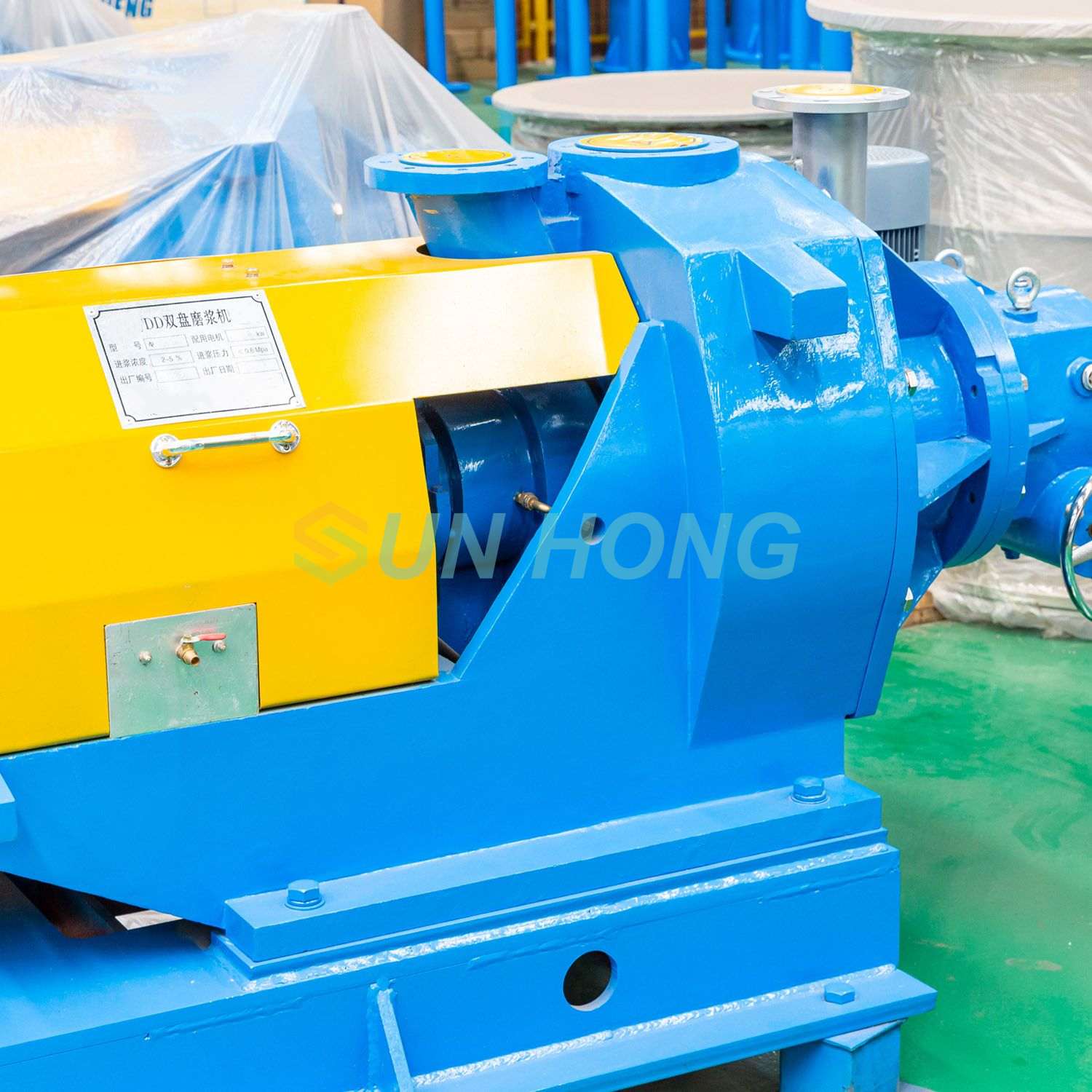

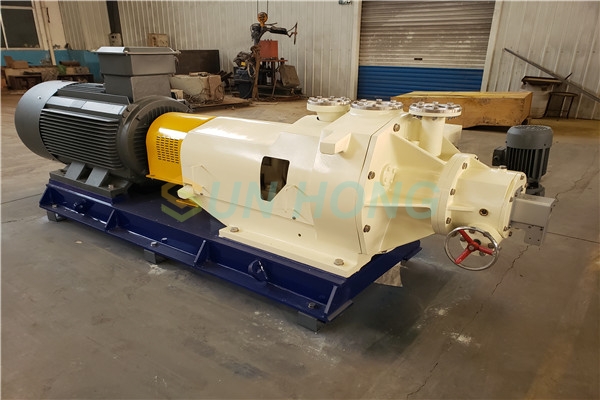

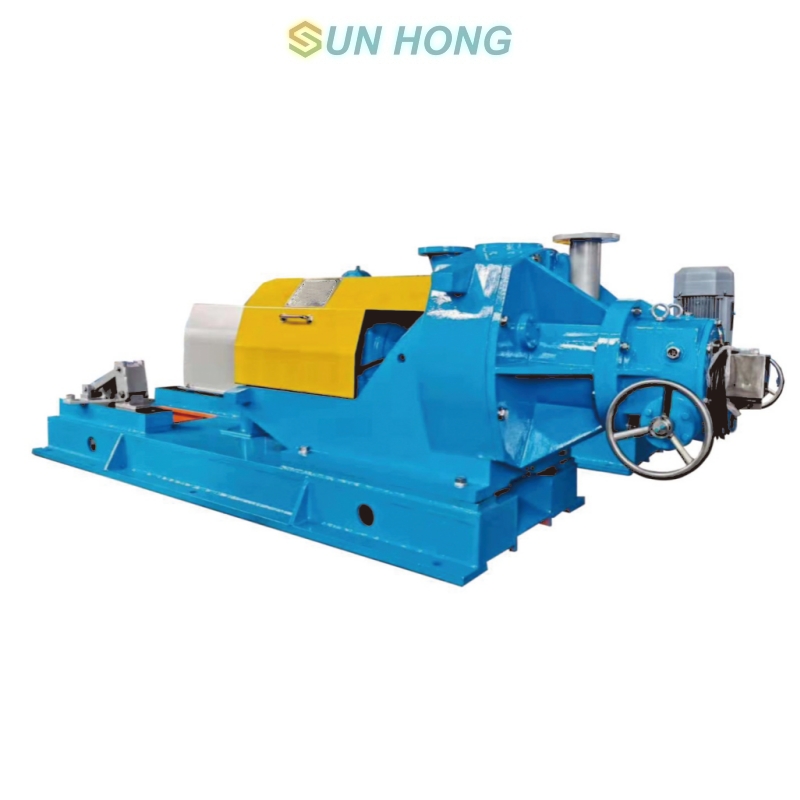

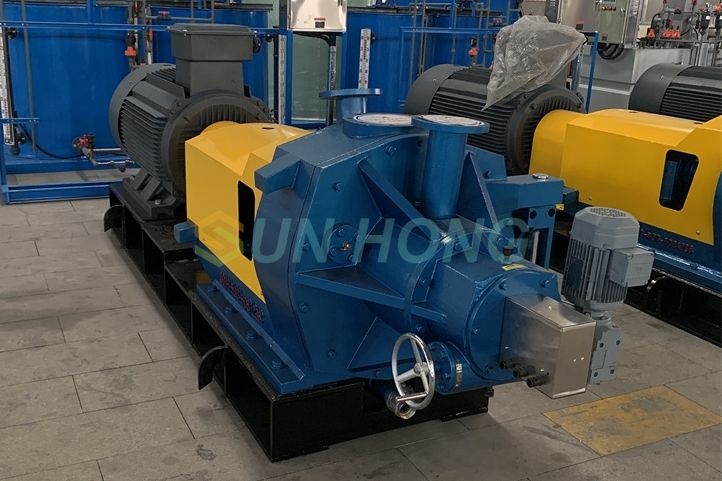

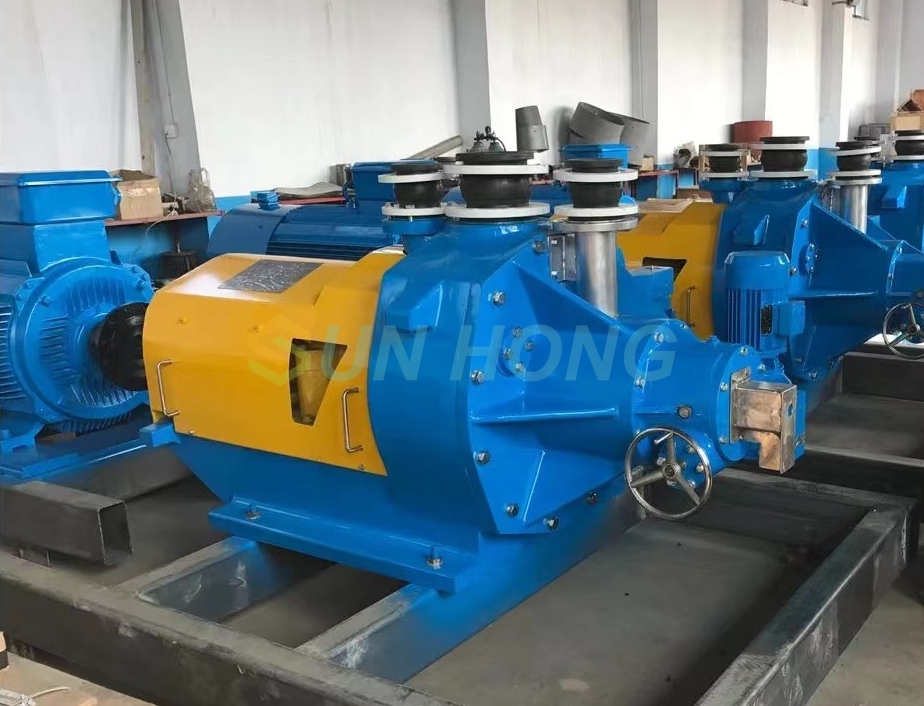

جسم مصفاة القرص المزدوج

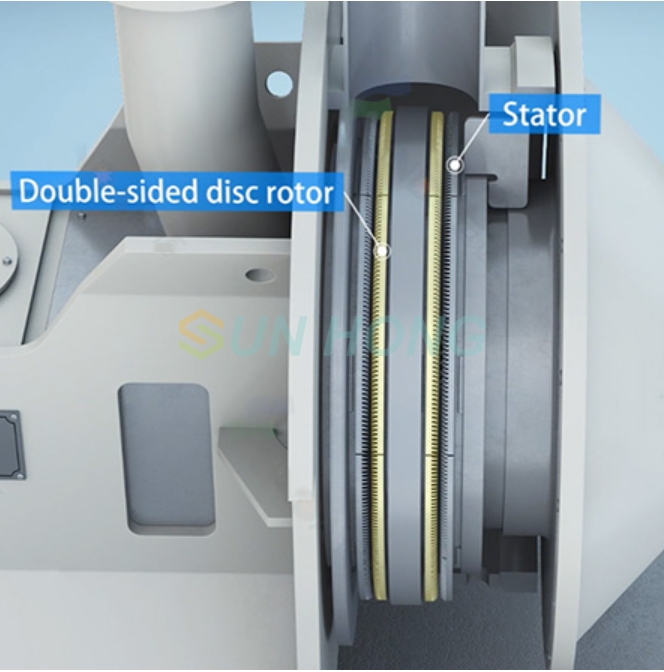

تم تجهيز مصفاة بمنطقتين طحن. يتم تجميع أربعة لوحة القرص في ترتيب اليسار واليسار واليمين واليمين وفقا لزاوية الميل لنمط الطحن. يتم تثبيت أقراص التكرير اليسرى على التوالي على الجدار الداخلي للغلاف والجانب الداخلي من القرص الدوار ، ويتم تثبيت الأقراص الصقتين اليمنى على التوالي على الجانب الخارجي من القرص الدوار والمقعد المتحرك ، مما يشكل منطقتين طحن. يتم إدخال اللب في منطقة الطحن عبر أنبوب مدخل اللب ، وبعد التغلب عليه ، يتم ضخه من منطقة الطحن وجمعه في القشرة ، ويتم تصريفه من منفذ اللب.
تم تجهيز العمود الرئيسي بمجموعتين من المحامل ، والتي يتم تثبيتها عن طريق محمل المقاعد ومتصل بالمحرك الكهربائي من خلال دبابيس عمود النايلون بواسطة اقتران. تم تجهيز الطرف الآخر من المغزل بقطعة القرص الدوار ، وهو مزود بأقراص التكرير اليسرى واليمين في كلا الطرفين. يدور القرص الدوار بين أقراص التكرير الثابتة ويتحرك محوريًا وفقًا للضغط على كلا الجانبين.
يتم ضبط المقعد المتحرك بواسطة جهاز التغذية للتحرك محوريًا لضبط الفجوة بين منطقتي الطحن. يوجد مفتاح توجيه بين مقعد الهاتف المحمول والسكن ، والذي يحركه المسمار شبه المنحرف.
الغطاء هو مكون ملحوم متصل بالغلاف بواسطة رمح دبوس. قبل فتح الغطاء ، يجب سحب المقعد المنقول بالكامل في الغطاء ، ويجب تخفيف مسامير القفل المحيطة قبل فتح الغطاء. قبل إغلاق الغطاء ، حافظ على نظافة الوجه النهائي ويجب سحب المقعد المتحرك في الغلاف قبل الإغلاق. وأخيرا ، شد البراغي المحيطة بالتساوي.
أدوات التوصيل
يتبنى اقتران اتصال دبوس عمود النايلون ، والذي يمكن أن يفي بمتطلبات النزوح وعزم الدوران للشفرات المتقدمة والتراجع. مزاياها سهلة التفكيك وسهولة الصيانة.

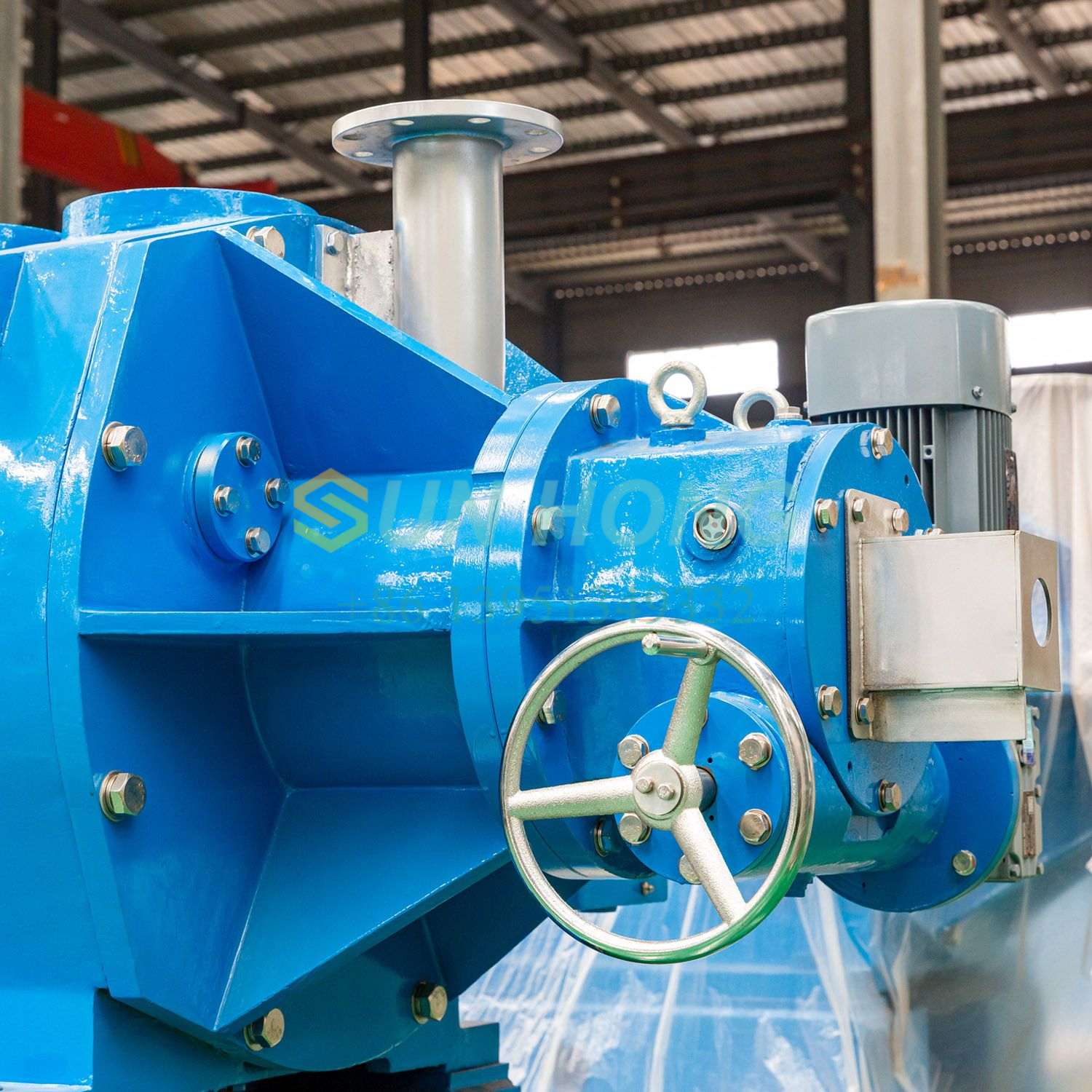

معدات التغذية
يدفع نظام تقليل تروس الدودة داخل جهاز التغذية المقعد المتحرك للأمام أو للخلف عن طريق تدوير المسمار شبه المنحني من خلال ترس الدودة. في كل مرة يدور فيها المحرك ، يتحرك المقعد المتحرك 0.23 مم. قم بتدوير العجلة اليدوية في اتجاه عقارب الساعة لتحريك المقعد المتحرك للأمام ، والعكس صحيح لتحريكه للخلف.

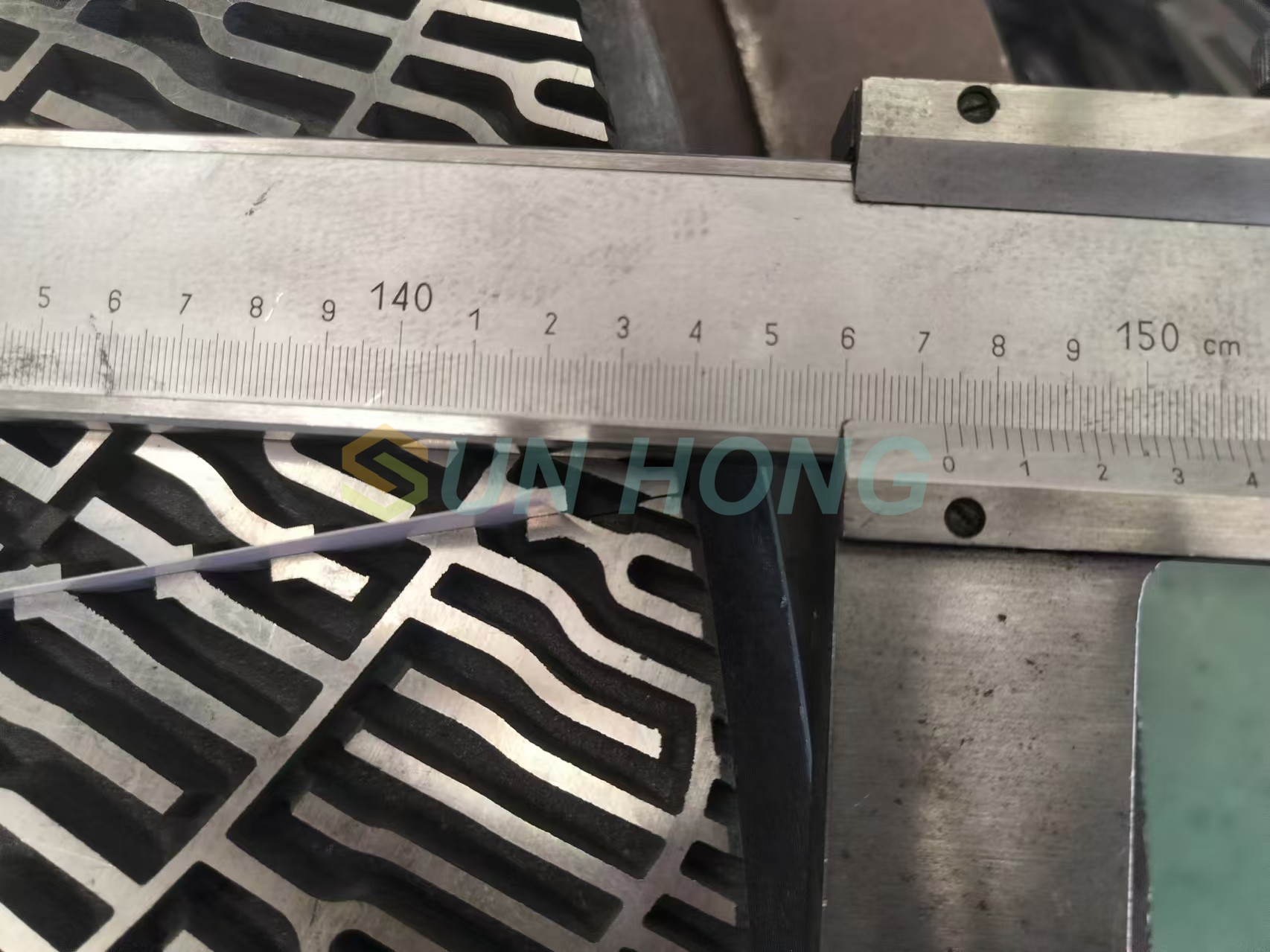

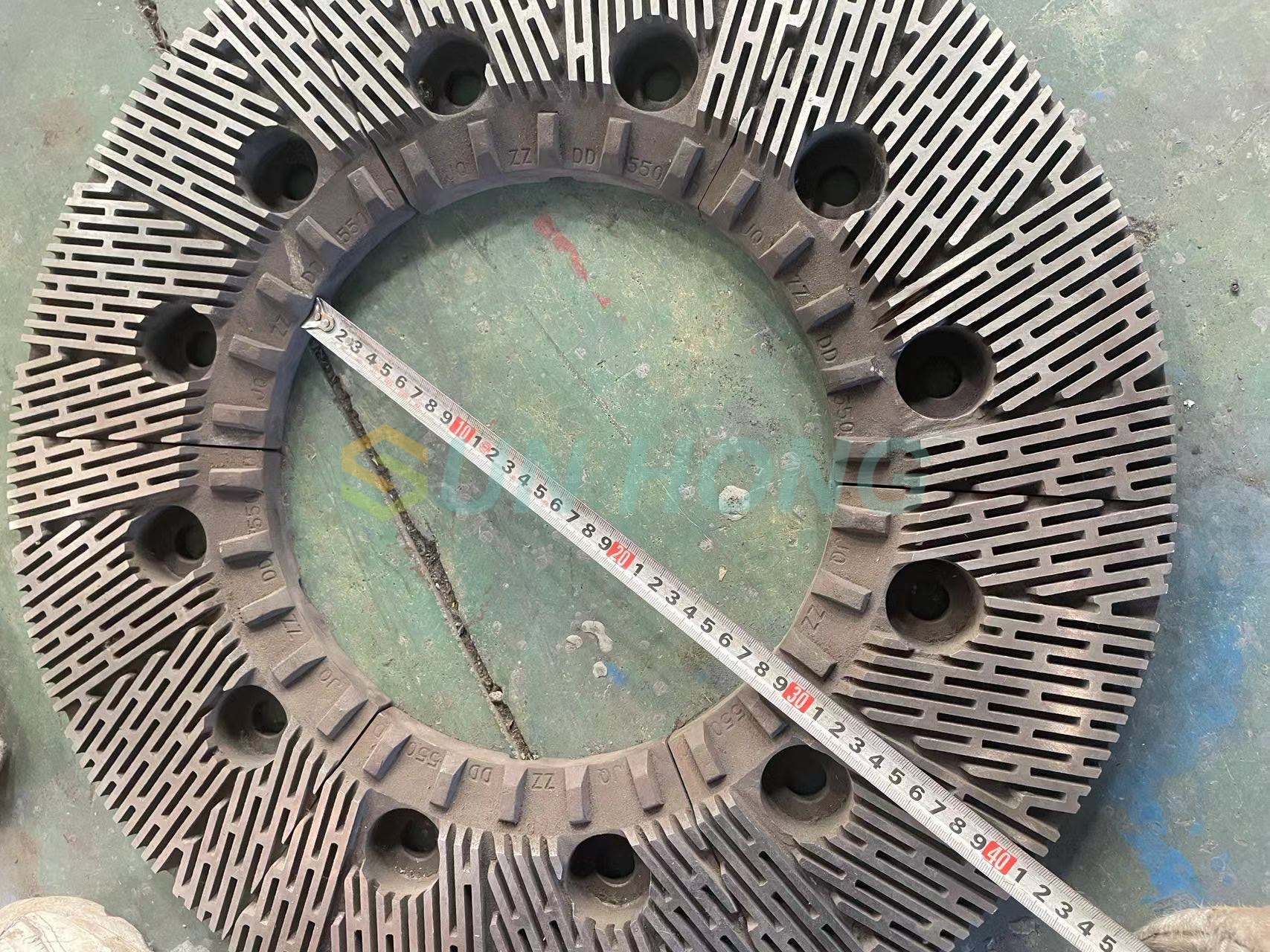

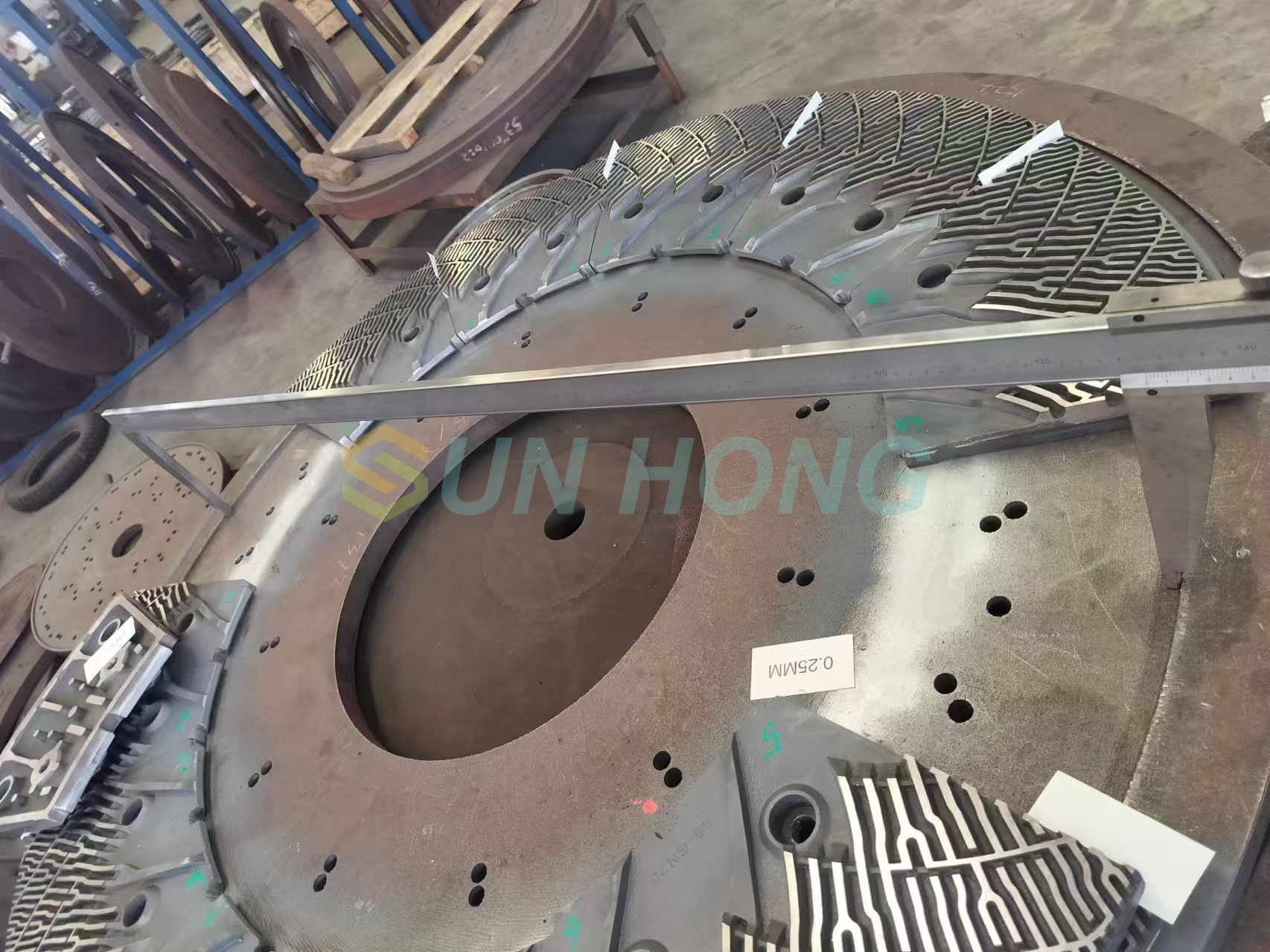

لوحة قرص مصفاة
نقوم بتخصيص جميع أنواع لوحة / شريحة Discer Confiner لمصفوفات العلامة التجارية المختلفة مثل Andritz ، Valmet ، Voith ، إلخ.
المعلمة الفنية
| نموذج | DD450 | DD500 | DD550 | DD600 | DD660 | DD720 | DD900 | DD1100 |
| قطر لوحة القرص (مم) | 450 | 500 | 550 | 600 | 660 | 720 | 900 | 1100 |
| القدرة الإنتاجية (T/D) | 8-80 | 10-100 | 10-120 | 12-150 | 15-200 | 15-250 | 20-240 | 40-800 |
| طاقة المحرك (KW) | 90-160 | 132-200 | 160-250 | 185-315 | 220-355 | 250-630 | 315-800 | 400-1250 |
| تناسق اللب (٪) | 3-5 ٪ | |||||||
1. ما هي أنواع اللب التي يمكن لعملية مصفاة القرص المزدوجة؟
مصفاة القرص المزدوج مناسبة لتكرير لب الخشب ولب النفايات الورقية ، مما يجعله متعدد الاستخدامات لمواد خام مختلفة في عملية إنتاج الورق.
2. ما هي المكونات الرئيسية لمصفة القرص المزدوجة؟
تشمل المكونات الرئيسية قرص المصافي (أقراص دوارة وثابتة) ، ونظام المغزل (يدفع القرص الدوار) ، ونظام الملاط (يوزع الملاط بالتساوي) ، ونظام التفريغ (إزالة الشوائب) ، وأنظمة التشحيم والتبريد (ضمان تشغيل مستقر).
3. ما هي المادة المستخدمة لأقراص مصفاة؟
تصنع أقراص مصفاة من الحديد الزهر المقاوم للارتداء ، مما يضمن متانة عالية ومقاومة للتشغيل المكثف.
