تستخدم شاشة الاهتزاز نبضات الضغط الناتجة عن الاهتزاز الدوري لفحص اللب وتنقية فتحات الشاشة. بعد أن يتدفق اللب إلى الشاشة الاهتزازية من مربع المدخل ، يمر اللب الجيد عبر فتحات الشاشة تحت حركة تفاضلية ويتم تفريغها من المخرج. بقايا الخشنة التي لا تمر عبر فتحات الشاشة تقفز باستمرار إلى الذيل ويتم تفريغها من الشاشة الاهتزازية.

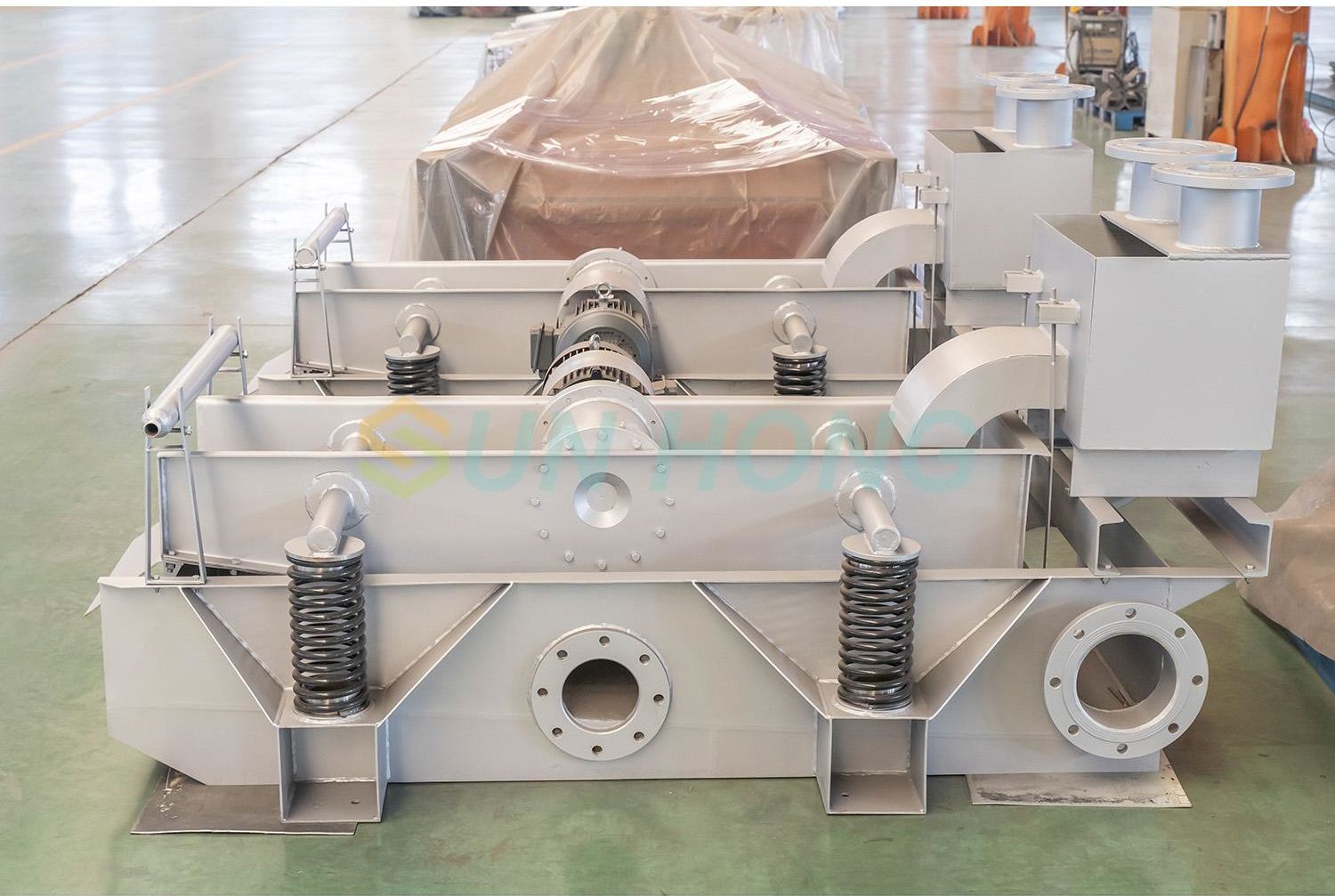

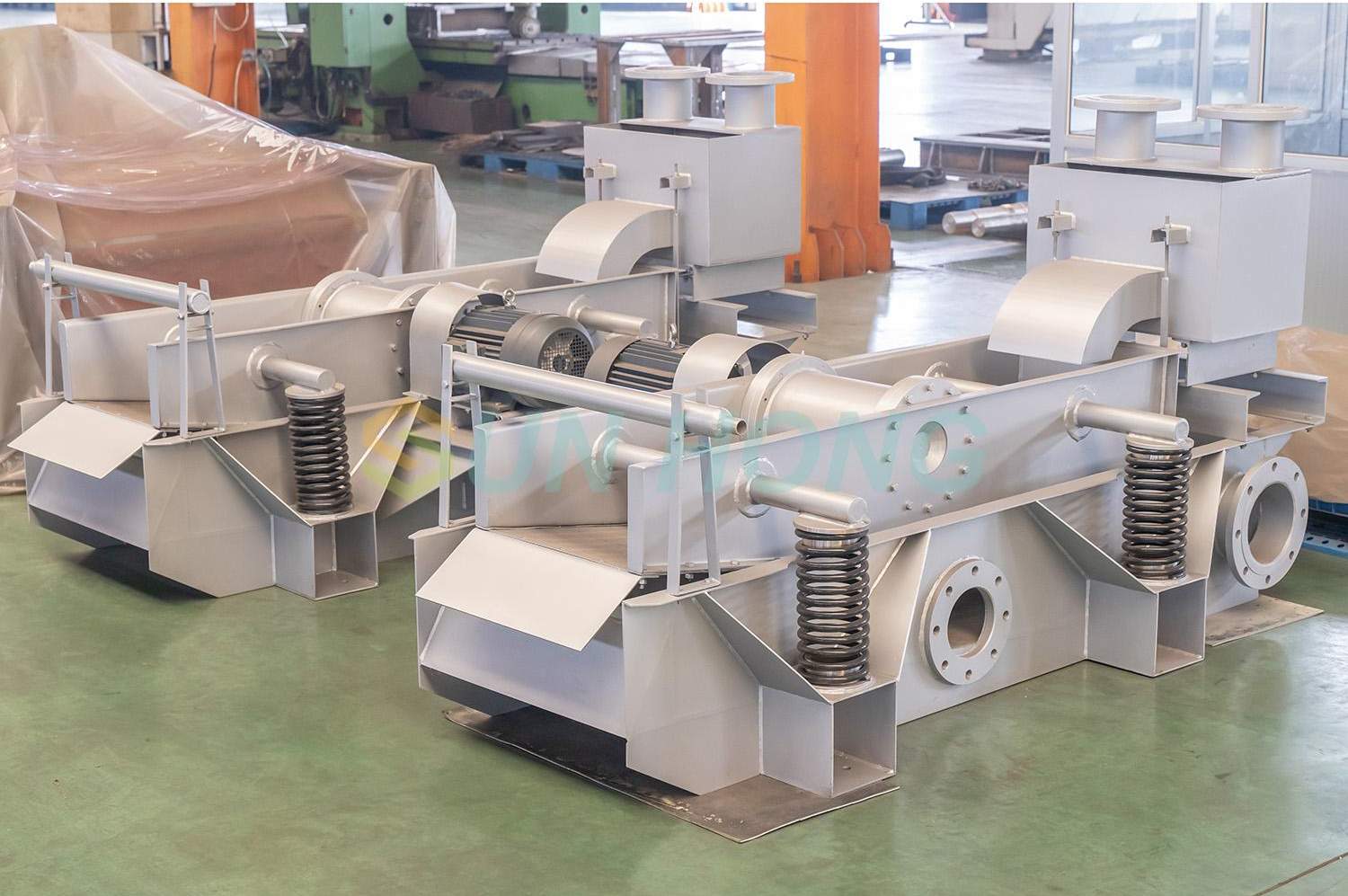

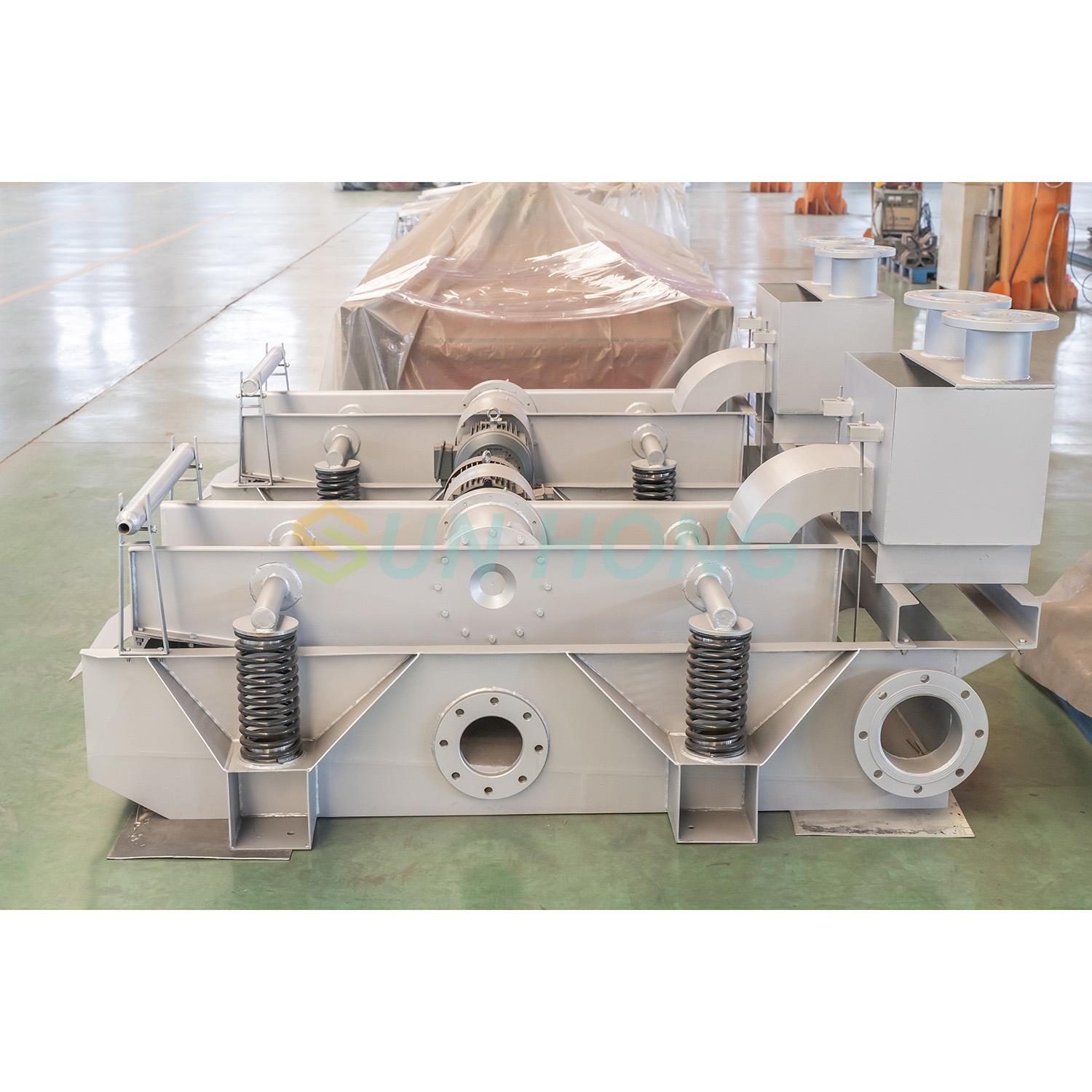

تتكون الشاشة الاهتزازية بشكل أساسي من مربع مدخل ، وإطار شاشة ، وامتصاص الصدمات ، وخزان لب ، وأنبوب رش ، وجهاز نقل.
1. مربع مدخل اللب ملحور من ألواح فولاذية عادية ، المقابلة للأجزاء اليسرى والأيسر من الشاشة الاهتزازية. يوجد منافذ اللب على مربع مدخل اللب ، أحدهما على اليسار وواحد على اليمين ، ويتم تثبيت بوابة ضبط اللب. أثناء الإنتاج ، يمكن التحكم في مدخل اللب لشاشة الاهتزاز عن طريق ضبط فتحة البوابة.

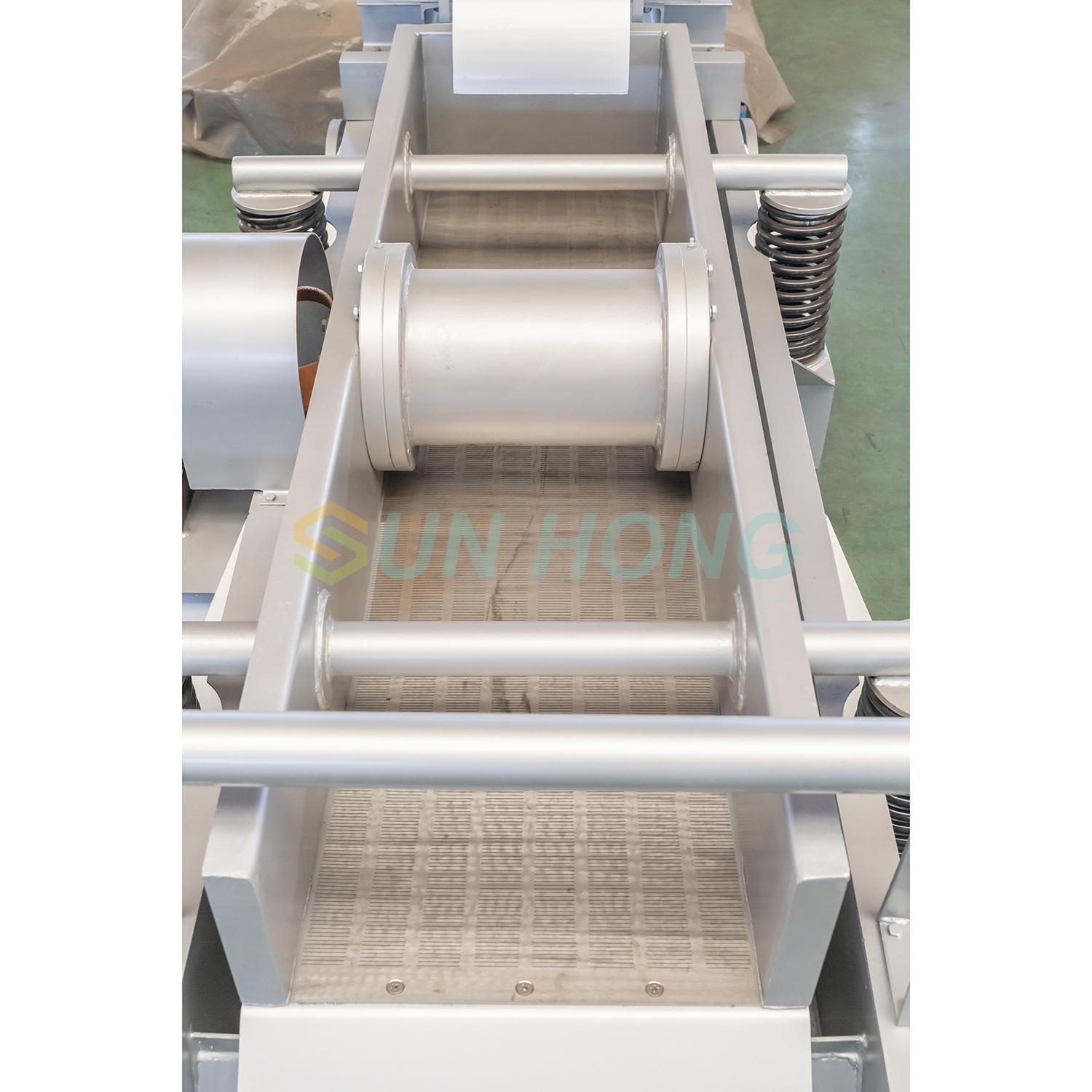

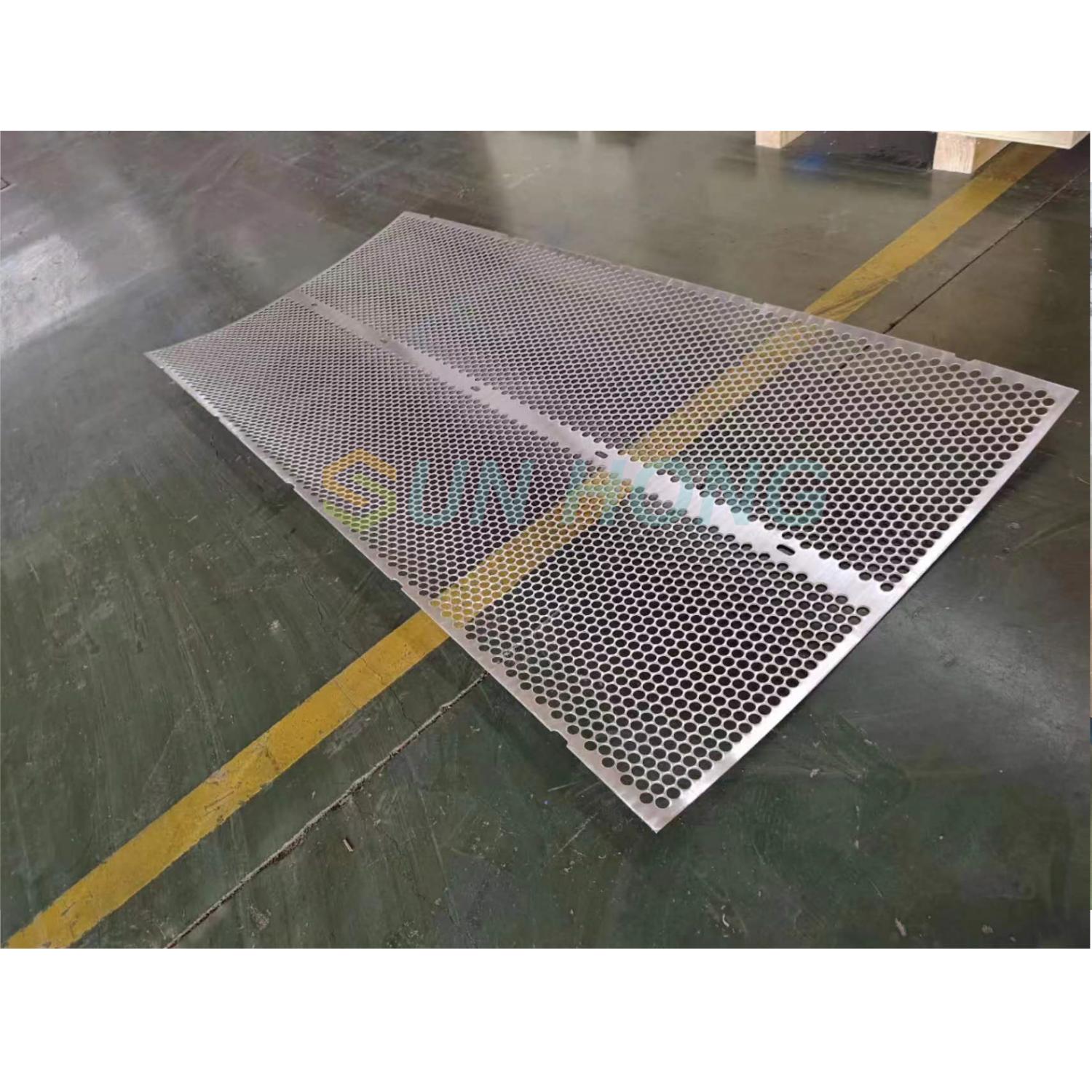

2. الشاشة الاهتزازية هي المكون الرئيسي للشاشة المسطحة الإطار الاهتزازية ، مجمعة من أجزاء مثل الإطار ولوحة الشاشة والعمود الرئيسي والمحامل وكتلة الوزن الثقيلة. هناك نوعان من لوحات الغربال ، وهما الغربال المثقب والخلاب الشاق ، ولكل منهما أحجام مختلفة من الثقوب الغربال (الشقوق). يمكن للمستخدمين الاختيار وفقًا لموضع المواد الخام ومتطلبات العملية. قم بتركيب كتلة مرجحة دائرية لكل منها ، وقم بتغيير وزن أو غرابة الكتل المرجحة لضبط سعة الاهتزاز في الغربال.
3. الصدمة ASORBER تتبنى امتصاص صدمة لوحة مطاط مع وقف التنفيذ. بالمقارنة مع امتصاص الصدمات في الربيع التقليدية ، فإنه يتمتع بمزايا سعة الرنين الصغيرة أثناء بدء التشغيل والإغلاق ، والاهتزاز السلس ، وضوضاء التشغيل المنخفضة ، وسهولة استبدال مكونات التخميد.
4. يتم استخدام خزان اللب لجمع مكونات اللب وتثبيت جيد مثل مربع اللب وإطار الشاشة وامتصاص الصدمات. يتم لحام خزان اللب من ألواح فولاذية عادية ، ويتم فتح منفذ اللب المستطيل في أسفل الخزان ، مع تثبيت بوابة ضبط مستوى اللب على الجانب. أثناء الإنتاج ، يمكن ضبط موضع البوابة وفقًا لمتطلبات العملية للتحكم في المستوى السائل لخزان اللب.
5. أنبوب رش الماء يلعب دورًا في غسل اللب والخلف. لتحسين تأثير الغسيل ، يتم لحام لوحة حظر الماء على شكل ملعقة عند وضع فتحة رذاذ الماء ، بحيث يكون تدفق الماء الذي يرشه أنبوب رش الماء على شكل ستارة مائية.
6. جهاز النقل يتكون من اقتران مرن ومحرك كهربائي. يتبنى الاقتران المرن دبوس عمود وبنية مطاطية من القماش ، ويستخدم في أزواج. يتبنى المحرك الكهربائي محركًا غير متزامن ثلاثي الطور مشترك على شكل Y.
1. تحقق بانتظام وضبط مثبط لوحة المطاط. إذا تم استطالة لوحة المطاط ، فيمكن تعديلها عن طريق سحب الجوز القضيب. إذا تضررت لوحة المطاط ، فيجب استبدالها في الوقت المناسب. بعد ضبط أو استبدال ألواح المطاط ، يجب أن تبقى رؤوس المحور لألواح المطاط الأربعة التعليق أفقيًا.
2. انتبه إلى ارتفاع درجة الحرارة وتزييت المحامل ، وحقن شحوم التشحيم بانتظام في المحامل ، مرة واحدة في الأسبوع ، واستبدال زيوت التشحيم كل ستة أشهر.
المعلمة الفنية
| نموذج | SHK1 | SHK2 | SHK3 | SHK4 | |
| منطقة الشاشة (M2) | 1 | 2 | 3 | 4 | |
| تناسق | فتحة: (٪) | 1-1.5 | |||
| الفتحة: (٪) | 0.5-0.8 | ||||
| سعة | ثقب: (T/D) | 7.5-25 | 15-50 | 22.5-75 | 30-100 |
| الفتحة: (T/D) | 3.5-7.5 | 7-15 | 10.5-22.5 | 14-30 | |
| طاقة المحرك (KW) | 2.2 | 3 | 4 | 5.5 | |
