هل تعرف ما هو داندي رول؟

ما هو داندي رول؟

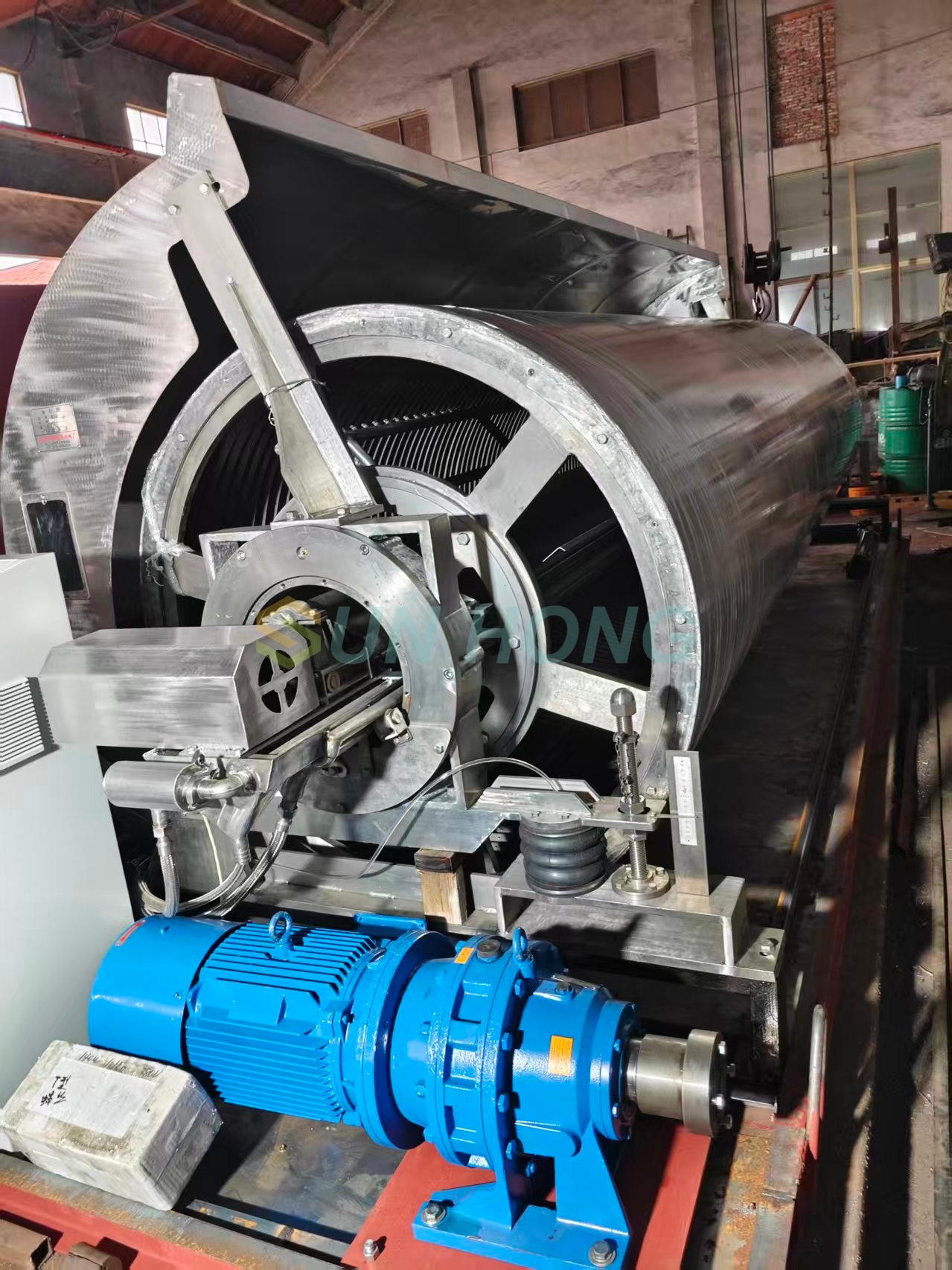

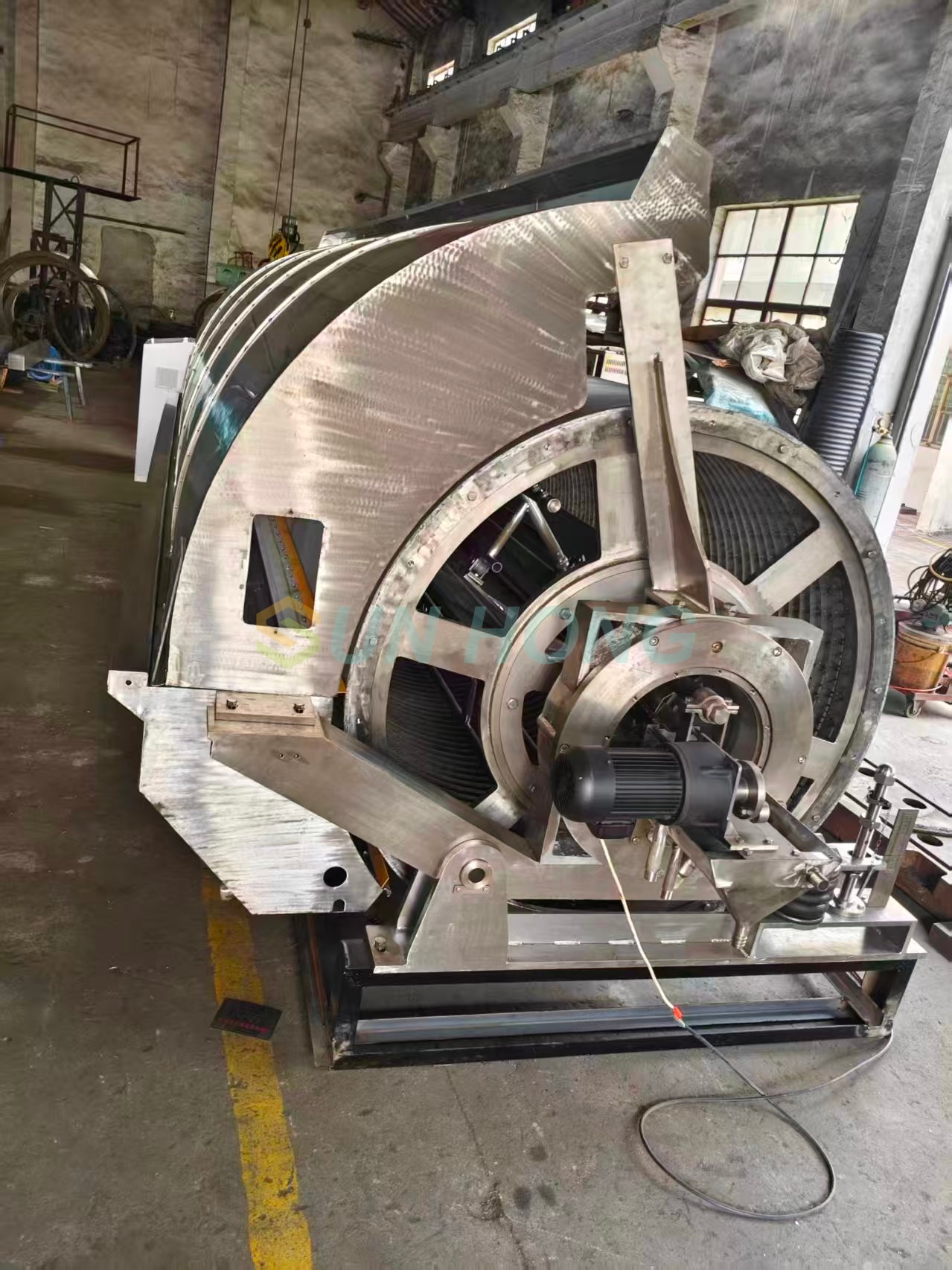

إن اللفة المتأنقة عبارة عن أسطوانة مجوفة خفيفة الوزن ملفوفة بشبكة من النحاس أو الفولاذ المقاوم للصدأ، وعادة ما يتم تثبيتها على سطح القماش المُشكل بعد أول صندوقين أو ثلاثة صناديق شفط فراغ. تتمتع اللفة الرائعة بالقدرة على تزيين سطح الورق ومنحه العلامة المائية اللازمة؛ تحسين توحيد الورق. بالإضافة إلى ذلك، يمكن لأسطوانة التشطيب أيضًا أن تلعب دورًا في تدمير وإزالة الفقاعات في شبكة الورق.

هيكل داندي رول

◆ داندي الرول الجسم

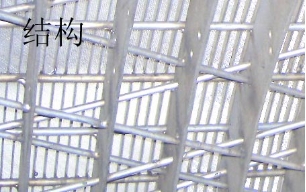

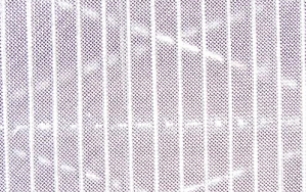

الجسم الملفوف المذهل هو نوع عمود بعرض سطح: مسافة مركز المحمل ناقص 400 مم. جسم الأسطوانة مصنوع بالكامل من مواد الفولاذ المقاوم للصدأ، والعارضة مصنوعة من أسلاك الفولاذ المقاوم للصدأ بقطر 4، وأسلاك الفولاذ المقاوم للصدأ بقطر 5، وحلقة تقوية متوسطة. يبلغ سمك اللوحة 2 مم، والشريط الفولاذي الخارجي 1.2 × 7 ملفوف حلزوني عمودي وملحوم، وبالتالي تحسين الصلابة ومعدل فتح الثقب لجسم الأسطوانة وتسهيل الجفاف والتنظيف. بعد اللحام، يتم استخدام طرق الاهتزاز والمعالجة الحرارية للتخلص من إجهاد اللحام لضمان عدم حدوث أي تشوه أثناء الإنتاج والاستخدام. بعد ذلك، يتم طحنها بشكل خشن وطحنها جيدًا، ويتم تغليفها بشبكة من الفولاذ المقاوم للصدأ 316L ذات 40 شبكة. هذا الهيكل ليس من السهل فكه وله صلابة قوية، ومناسب لإنتاج بكرات ذات أقطار كبيرة وعروض سطحية طويلة. لتلبية الطلب الحالي على آلات الورق ذات السرعة العالية والواسعة.

◆ أنبوب Spr

يتم تركيب أنبوب رش البخار داخل جسم الرول المتأنق، بفتحة قطرها 1 مم، وفتحات صف مزدوج، وتباعد الصفوف 3 مم، وتباعد الفتحات 6 مم. يبلغ ضغط استخدام البخار 0.1 ميجاباسكال (1-2kgf/c㎡) أو يتم تحديده وفقًا لمتطلبات العملية، ويمكن تعديل اتجاه الرش إلى 45 درجة.

◆ خزان المياه

خزان استقبال المياه مصنوع من مادة الفولاذ المقاوم للصدأ ويقع داخل جسم الأسطوانة المائية. من أجل الحصول على قطرات الماء المتناثرة بواسطة أنبوب رش الماء المتحرك عالي الضغط بشكل فعال، يتم توسيع منطقة استقبال المياه على جانب واحد من خزان استقبال المياه وتعتمد تجميع تجويف داخلي ونوع تفكيك.

◆ قم بتوصيل غطاء ناقل الحركة

يتم استخدامه لتوصيل جسم اللفة بمفصل النقل العالمي، وأنبوب الرش، وأخدود استقبال المياه، وأنبوب الرش المتحرك عالي الضغط داخل جسم الأسطوانة يتم تثبيتها على جانب ناقل الحركة وجميعها على محامل هذا المكون؛ من أجل سهولة التحميل والتفريغ، عند رفع لفة داندي، ما عليك سوى إزالة شفة المفصل العالمية الموجودة على الغطاء النهائي.

◆ جهاز الرفع

يتم رفع وخفض لفة داندي بواسطة الإطار الهوائي المموج لهذا المكون. بشكل عام، مسافة الضغط على سطح الشبكة هي 5-15 ملم، والتي يتم تحديدها بواسطة العملية وفقًا لأنواع الورق المختلفة والظروف الكمية.

◆ الحد من الجهاز

تستخدم لتحديد المسافة بين اللفة المتأنقة ونسيج التشكيل عند الرفع لأعلى ولأسفل، ويتم تعديلها باستخدام صامولة؛ أثناء التشغيل العادي، يتم دعم إطار محمل اللفة المتأنق بواسطة الصامولة السفلية لضمان المسافة التي تضغط عليها لفة المتأنق لأسفل؛ عندما يتم إيقاف الماكينة، ارفع اللفة الرائعة للإطار الهوائي بعيدًا عن سطح الشبكة، واستخدم صامولة لتحديد إطار المحمل ضمن نطاق شوط الإطار الهوائي، ثم قم بقفله باستخدام دبوس.

◆ غطاء توصيل المياه

يخدم هذا الجهاز غرضين: أولاً، عندما تدور لفة داني بسرعة عالية، تقوم قوة الطرد المركزي بقذف قطرات الماء من سطح الأسطوانة نحو الغطاء الخارجي الذي يستقبل الماء؛ ثانيًا، هناك ثلاث كاشطات مياه يمكنها تدفق الألياف الدقيقة ورش الماء من سطح الأسطوانة إلى دلو استقبال المياه وتفريغها.

◆ نظام الهواء المضغوط

تم تجهيز الصندوق الهوائي بصمام تخفيض الضغط، وصمام اتجاهي كهرومغناطيسي، وصمام اتجاهي يدوي. يتم توصيل الهواء المضغوط الخارجي لضبط الضغط، ويتحكم الصمام الاتجاهي في ارتفاع أو انخفاض الإطار الهوائي. ضغط التشغيل هو 0.3MPa (2~6kgf/c㎡).

◆ أنابيب الرش المتحركة ذات الضغط العالي

قم بتحريك أنابيب رش الماء عالي الضغط داخل الأسطوانة، وقم بترتيب الفوهات على فترات 60 مم، واستخدم فوهات على شكل إبرة مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة ومواد السيراميك الصلبة المركبة؛ لمنع انسداد الفوهة، يتم تركيب مرشح شبكي 100 عند المدخل؛ متطلبات ضغط الماء: 0.3MPa (3-8kgf/c㎡)، شوط التأرجح: ± 40 مم، التردد الترددي: 10 مرات/دقيقة، زاوية رش قابلة للتعديل؛ يعتمد جهاز النقل مخفض تروس صغير وقوة محرك تبلغ 180 واط.

◆ قسم النقل

مجهزة بشكل مستقل بنقطة نقل، وذلك باستخدام تنظيم سرعة محول التردد، وتباطؤ دولاب الهواء الدائري، وإخراج المفصل العالمي، وأسطوانة العلامة المائية يمكن أن ترتفع وتنخفض بحرية.

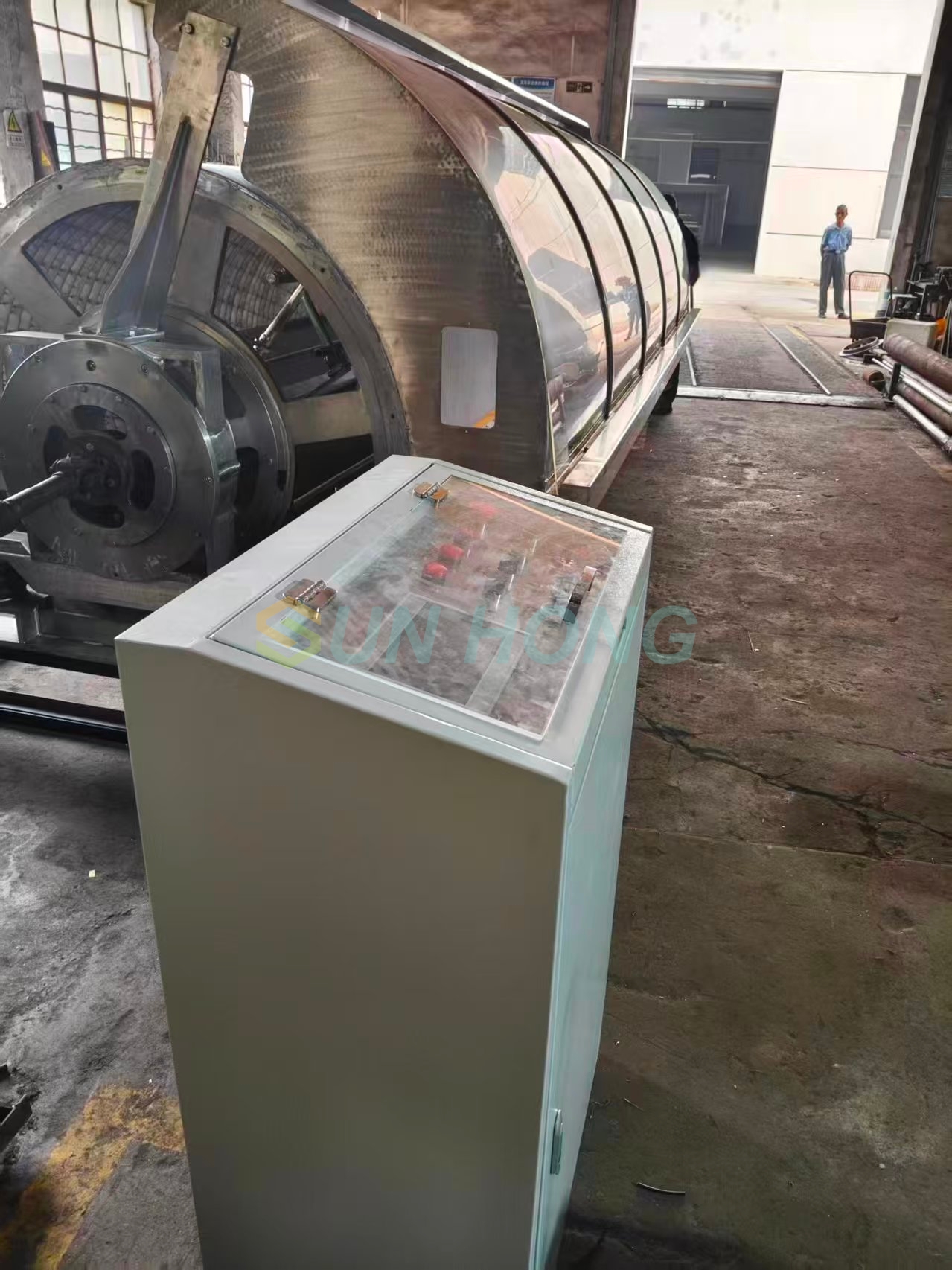

◆ صندوق التحكم الكهربائي

نقطة نقل واحدة، تنظيم سرعة تحويل التردد متزامن مع ماكينة الورق، مع تكوين محدد على النحو التالي:

1. إدخال إشارة التحكم في السرعة، عرض السرعة؛

2. التحكم اليدوي أو الآلي، الإخراج، عرض السرعة؛

3. رفع الأسطوانة تلقائيًا (عند التوقف أو عندما يكون فرق السرعة بين الآلة وآلة الورق كبيرًا جدًا).
