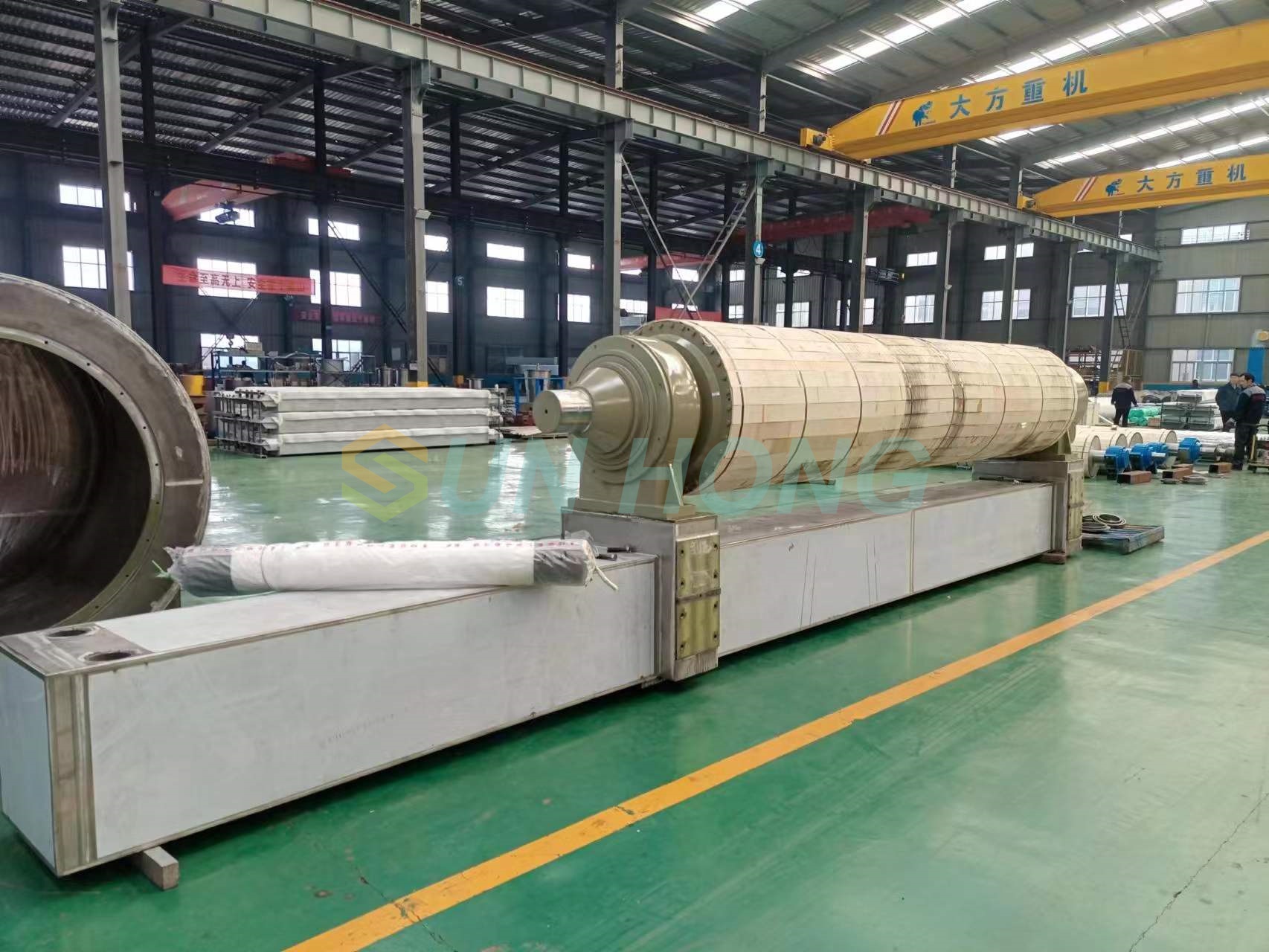

هل تعرف وظيفة لفة الأريكة بالشفط الفراغي؟

يتم تجفيف v لفة الأريكة ذات الشفط على شكل الموجودة في ماكينة الورق بشكل أساسي بواسطة قوة الشفط الفراغي. تشمل مزاياها التشغيل السهل، معدل الجفاف العالي، الحد الأدنى من تآكل نسيج التشكيل ، وتغذية الورق المريحة. يمكن أن يؤدي استخدام لفة الأريكة الماصة في آلات الورق إلى زيادة جفاف أوراق الورق المبللة إلى أكثر من 20%، بينما يمكن لآلات الورق عالية السرعة تحقيق 27%.

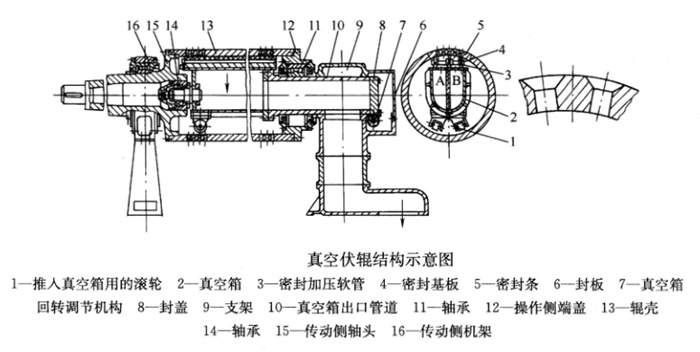

تتكون لفة أريكة الشفط من مكونين رئيسيين: غرفة مفرغة وغطاء لفة. يتكون غلاف اللفة بشكل عام من الفولاذ المقاوم للصدأ 304/316. فتحات التلامس بين الغلاف ونسيج التشكيل كلها عبارة عن فتحات دائرية غاطسة. الفتحة الدائرية صغيرة من الداخل وكبيرة من الخارج لتسهيل عملية شفط وإخراج المياه البيضاء. للاستفادة الكاملة من وظيفة لفة الأريكة ذات الشفط الفراغي، من الضروري الحفاظ بانتظام على نظافة الثقوب الموجودة على غلاف اللفة. لتلبية احتياجات تشكيل أعمال استبدال القماش، يمكن تصميم لفة أريكة الشفط الفراغي على شكل ناتئ، وأثناء الإنتاج العادي، لا يزال طرفيها مدعومين على مقعد المحمل.

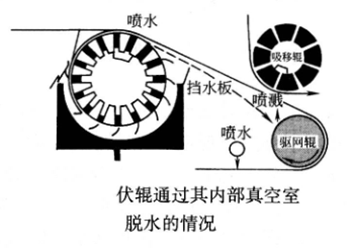

مبدأ الجفاف في لفة الأريكة بالشفط الفراغي مشابه لمبدأ صندوق الشفط الفراغي . يتم تجفيف لفة أريكة الشفط الفراغي من خلال حجرة الفراغ الداخلية الخاصة بها، وتعتمد قوة الجفاف بشكل أساسي على درجة الفراغ داخل حجرة الفراغ. إن وقت الجفاف وكمية الهواء التي تمر عبر الورق المبلل ليست سوى عوامل ثانوية. الزيادة في درجة الفراغ لها تأثير كبير على قدرة الأسطوانة على نزح المياه، مثل زيادة درجة الفراغ بمقدار 5.3 كيلو باسكال، والتي يمكن أن تزيد الجفاف بنسبة 1% -1.5%. وقت الجفاف على الأسطوانة قصير جدًا.

عندما تكون سرعة ماكينة الورق منخفضة، يدخل الماء والهواء إلى اللفة ويدخلان إلى حجرة تفريغ اللفة. وفي هذه الحالة يجب استخدام نظام فاصل بخار الماء لفصل الهواء والماء، حتى لا يدخل الماء الأبيض إلى نظام توليد الفراغ.

عند السرعات العالية، لا يتوفر الوقت لمعظم الرطوبة المستخرجة من الورق المبلل لدخول حجرة التفريغ داخل الأسطوانة. عادة، يبقى 70% -80% من الرطوبة في الثقوب الصغيرة الموجودة على سطح الأسطوانة أو في شبكة نسيج التشكيل.

كلما زادت سرعة ماكينة الورق، قل دخول الماء إلى حجرة التفريغ. يتم التخلص من الرطوبة المتبقية في فتحة اللفة عن طريق تدفق الهواء عالي السرعة المندفع إلى الفتحة الصغيرة في اللحظة التي تمر فيها فتحة اللفة عبر صندوق التفريغ. لذلك، من الضروري تركيب صينية ماء بيضاء ولوحة حجب الماء لأسطوانة الضغط لمنع الماء المتدفق من العودة إلى جانب المدخل لمنطقة الشبكة بين أسطوانة الضغط ونسيج التشكيل أو الرش على أسطوانة سلك القيادة من خلال صينية المياه البيضاء.

إن لفة الأريكة ذات الشفط الفراغي شائعة الاستخدام هي غرفة واحدة، ولكن هناك أيضًا غرفة مزدوجة وغرفة ثلاثية.

نطاق الاستخدام لدرجة الفراغ لأسطوانة الشفط هو 46-74 كيلو باسكال. عند تثبيت الأسطوانة العلوية المطلية بطبقة لاصقة ناعمة على لفة أريكة الشفط، يمكن زيادة إحكام شبكة الورق المبلل. عندما تكون سرعة ماكينة الورق أعلى من 200 متر/دقيقة، يجب تركيب لفة علوية مطلية بأنبوب فولاذي (مع صلابة 30-35 درجة شور) لتحسين درجة الفراغ وقدرة الجفاف للفة العلوية. ضغط الخط بين الأسطوانات هو 981-1960N/m. يجب أن يكون هناك جهاز لرش الماء فوق جانب مدخل اللفة العلوية.

بعد أن تتجاوز سرعة آلة الورق 400 متر/دقيقة، من الضروري تعزيز نزح الماء من اللفائف، بحيث يصل جفاف نسيج الورق بعد اللف إلى 20% -22%، من أجل توجيه نسيج الورق بسلاسة من اللفائف إلى قسم الطباعة. من الأفضل زيادة درجة فراغ الأسطوانة إلى 60-75 كيلو باسكال لهذا الغرض.

ستؤدي زيادة درجة الفراغ على لفة أريكة الشفط ذات الحجرة الواحدة إلى زيادة كبيرة في استهلاك الطاقة لمضخة التفريغ المطلوبة للأسطوانة. إن استخدام لفة أريكة الشفط متعددة الغرف بدلاً من لفة أريكة الشفط ذات الغرفة الواحدة، أي استخدام العديد من غرف التفريغ الأضيق مع زيادة درجة التفريغ تدريجيًا لاستبدال غرفة التفريغ العالية الأوسع، يمكن أن يحقق نفس تأثير الجفاف مع توفير استهلاك الطاقة لمضخة التفريغ.

هيكل لفة الشفط متعددة الغرف معقد نسبيًا وله قطر كبير، وعادة ما يستخدم في آلات الورق الكبيرة. تتميز غرفة التفريغ الأولى من لفة أريكة الشفط ذات الغرفة المزدوجة بعرض امتصاص الماء من 150 إلى 250 مم ودرجة التفريغ من 50 إلى 55 كيلو باسكال؛ الغرفة الثانية بعرض 100-150mm ولها درجة فراغ 70-75kPa. عادة ما تكون درجة الفراغ لكل غرفة على لفة أريكة الشفط ذات الثلاث غرف 20-30، 40-50، و70-80 كيلو باسكال. عرض الشفط لأريكة الشفط ذات الغرفة الواحدة لا يزيد عمومًا عن 230 مم. لا يزيد عرض الشفط الإجمالي لأريكة الشفط متعددة الغرف عن 400 مم.
