أين يتم استخدام خوار الهواء في صناعة الورق؟

يتم استخدام منفاخ الهواء بشكل رئيسي في صناعة الورق حيث تحتاج الآلة إلى حركة هوائية مرنة، أو قوة متحكم بها، أو عزل الاهتزاز، أو التصحيح التلقائي للموضع. تشمل التطبيقات الشائعة تشكيل النسيج وتوجيه اللباد بالضغط، وشد القماش، وتحديد موضع لفة التوجيه، وآليات الضغط والتقويم المختارة، وأنظمة الضبط الهوائية الأخرى حول ماكينة الورق.

ويكون دوره مهمًا بشكل خاص عندما لا يوفر الزنبرك الميكانيكي الصلب أو المشغل الثابت مرونة كافية. من خلال تغيير ضغط الهواء المضغوط، يمكن لمنفاخ الهواء توفير حركة سلسة وقوة قابلة للتعديل أثناء امتصاص جزء من الاهتزاز الناتج عن المعدات الدوارة عالية السرعة. توفر مجموعة Sun Hong منتجات منفاخ الهواء المطاطي لآلات الورق ومكونات التوجيه الهوائية ذات الصلة لمواضع مختلفة لآلات الورق.

ماذا يفعل خوار الهواء على آلة الورق؟

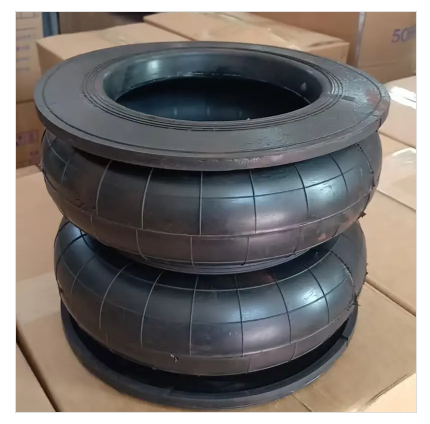

إن منفاخ الهواء لآلة الورق عبارة عن عنصر هوائي مرن من المطاط المقوى. يدخل الهواء المضغوط إلى الأسفل ويغير ارتفاعه أو قوة دعمه، مما يسمح له بتحريك أو وضع لفة أو إطار أو آلية توجيه متصلة. على عكس أسطوانة الهواء الصلبة التقليدية، يمكن للهيكل المطاطي المرن أن يتحمل الحركة الخاضعة للتحكم بينما يساعد أيضًا في عزل الاهتزاز والصدمات الميكانيكية.

يعد هذا مفيدًا في صناعة الورق لأن تشكيل الأقمشة واللباد المضغوط والأقمشة المجففة واللفائف وأنظمة المعالجة تعمل بشكل مستمر تحت ضغط وحمل متغيرين. تتعرض مكونات آلة الورق أيضًا للاهتزاز والتمدد الحراري والرطوبة وتغير السرعة. يمكن أن يستجيب الخوار الهوائي لهذه التغييرات دون الاعتماد على وصلة ميكانيكية صلبة تمامًا.

يمكن أن تشمل وظائفها الرئيسية ما يلي:

يجب أن يتطابق التصميم الفعلي للرفع مع الشوط، والحمل، والضغط، وارتفاع التركيب، وهيكل الماكينة المحيط.

منفاخ الهواء في تشكيل أنظمة توجيه النسيج

أحد أكثر تطبيقات صناعة الورق شيوعًا هو التوجيه التلقائي للنسيج.

ينتقل نسيج التشكيل بشكل مستمر حول لفات متعددة في قسم التشكيل. حتى عندما يتم تركيب القماش واللفات بشكل صحيح، فإن الاختلافات الصغيرة في محاذاة اللفة، أو شد القماش، أو التلوث، أو التآكل، أو ظروف الماكينة يمكن أن تتسبب في تحرك القماش تدريجيًا نحو جانب واحد.

إذا لم يتم تصحيح هذه الحركة الجانبية، فقد تحتك حافة القماش بمكونات الماكينة. يمكن أن يؤدي الانحراف المستمر إلى إتلاف الحافة وتشويه شد القماش وإنشاء التجاعيد وتقصير عمر خدمة الملابس.

يعمل جهاز التوجيه الهوائي على حل هذه المشكلة من خلال الجمع بين عنصر الاستشعار ومحرك هوائي. يكتشف المستشعر حركة النسيج، بينما يتغير ضغط الهواء داخل المشغل مما يتسبب في تحرك لفة الدليل قليلاً. يؤدي تغيير زاوية اللفة إلى إعادة القماش إلى موضع التشغيل الطبيعي.

تم تصميم يجمع جهاز التوجيه الهوائي بين مستشعر الإشارة والمشغل للتحكم في موضع لف الدليل وتصحيح انحراف القماش تلقائيًا. موجه تشغيل النسيج اللباد الهوائي من شركة Sun Hong وفقًا لهذا المبدأ.

الهدف ليس القيام بحركات كبيرة. يقوم جهاز التوجيه الذي يعمل بشكل صحيح بإجراء تصحيحات صغيرة ومتقدمة بحيث يظل القماش في المنتصف دون التعرض لقوة جانبية مفاجئة.

ما أهمية توجيه خوار الهواء لتشكيل الأقمشة؟

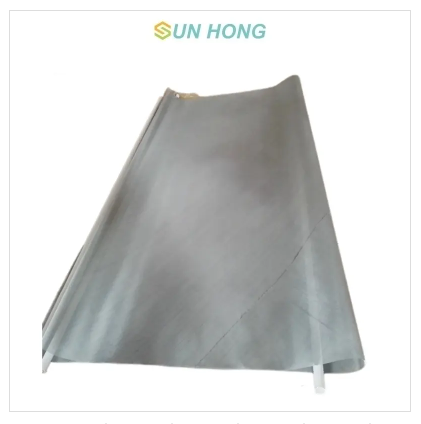

يعد تشكيل القماش أحد أهم أنواع ملابس ماكينة الورق لأنه يدعم المخزون مباشرة بعد صندوق الرأس مع السماح للمياه بالتصريف عبر هيكله. يعد التتبع المستقر أمرًا ضروريًا لأن القماش قد يعمل بشكل مستمر بسرعة عالية على العديد من اللفات وعناصر نزح المياه.

إذا تحرك القماش بشكل متكرر من جانب إلى آخر، فقد تتطور العديد من المشكلات. قد يزداد تآكل الحواف، وقد يصبح توتر اتجاه الماكينة غير متساوٍ، وقد يلامس القماش هياكل الماكينة الثابتة. يمكن أن يؤدي سوء التتبع أيضًا إلى قيام المشغلين بزيادة التوتر دون داعٍ في محاولة لتثبيت النسيج.

يوفر موجه الهواء المضبوط بشكل جيد آلية تصحيح يمكن التحكم فيها دون الحاجة إلى شد الملابس بشكل مفرط. يحدد المستشعر الانحراف، ويغير التحكم الهوائي ضغط المشغل، وتغير لفة التوجيه موضعها بما يكفي لتوجيه القماش نحو المركز.

تشتمل مجموعة الخاصة بشركة Sun Hong ملابس آلات الورق على تشكيل الأقمشة واللباد المضغوط والأقمشة المجففة. تؤدي منتجات الملابس هذه وظائف مختلفة، ولكن جميعها تتطلب محاذاة مناسبة للفة، وشد، وتوجيه، وتنظيف للحفاظ على التشغيل المستقر.

وبالتالي فإن خوار الهواء لا يحسن الصرف بشكل مباشر. مساهمتها ميكانيكية: فهي تساعد على إبقاء الملابس في الوضع الصحيح حتى يتمكن القماش من أداء وظيفته المقصودة في التشكيل أو نزح الماء.

منفاخ الهواء في أنظمة توجيه اللباد الصحفي

يعد توجيه الضغط على اللباد تطبيقًا رئيسيًا آخر.

يتحرك اللباد المكبس عبر قسم الضغط بينما يحمل الماء بعيدًا عن شبكة الورق المبلل ويساعد في توزيع الضغط من خلال الفك. يمر اللباد عبر عدة بكرات توجيه، ولفات شد، ومعدات الشفط، ولفات الضغط. ونظرًا لأنه يعمل تحت ظروف رطبة وتحت حمل ميكانيكي كبير، فإن التتبع المستقر يعد أمرًا ضروريًا.

يمكن أن يؤدي التوتر غير المتساوي، أو عدم محاذاة اللفة، أو التلوث، أو تشوه اللباد، أو التغيرات في توزيع المياه إلى حدوث حركة جانبية. إذا امتد اللباد بعيدًا جدًا إلى جانب واحد، فقد تتآكل الحافة بسرعة أو تلامس المكونات الثابتة. يمكن أن يؤدي الانحراف الشديد إلى إتلاف اللباد أو يتطلب إيقاف تشغيل ماكينة الورق بشكل غير مجدول.

يستجيب جهاز التوجيه الهوائي لموضع حافة اللباد ويغير زاوية لف الدليل. يجب أن تكون الحركة تدريجية لأن التصحيح العدواني يمكن أن يؤدي إلى تمدد اللباد أو تشويهه. هذه إحدى مزايا التحكم الهوائي: يمكن ضبط الضغط لتوفير حركة سلسة نسبيًا بدلاً من التصحيح الميكانيكي المفاجئ.

حالة اللباد نفسها لا تزال مهمة. إذا أصبح لباد الضغط مشوهًا بشكل سيئ بالفعل أو إذا كانت لفة التوجيه غير محاذية ميكانيكيًا، فإن زيادة ضغط الهواء ليس حلاً مناسبًا. يجب أن يكون توجيه خوار الهواء جزءًا من قسم الضغط الذي تمت محاذاته بشكل صحيح ويتم صيانته.

منفاخ الهواء في توجيه الأقمشة المجففة

تتطلب الأقمشة المجففة أيضًا تتبعًا دقيقًا، خاصة في أقسام المجفف الطويلة التي تحتوي على العديد من الأسطوانات ولفائف التوجيه.

على عكس أقسام التشكيل والضغط الرطبة، يعمل قسم المجفف عند درجة حرارة مرتفعة. تمر الأقمشة المجففة بشكل متكرر حول الأسطوانات الساخنة مع إبقاء الورقة ملامسة لأسطح المجفف. يمكن أن يؤثر التمدد الحراري، ومسارات الجري الطويلة، ومحاذاة اللفة، وشد القماش، والتآكل على التتبع.

يمكن استخدام نظام توجيه هوائي لإجراء تصحيحات يمكن التحكم فيها عندما يبدأ النسيج المجفف في التحرك بشكل جانبي. مبدأ التشغيل مشابه لتشكيل القماش وتوجيه اللباد بالضغط، على الرغم من اختلاف الظروف البيئية.

درجة الحرارة مهمة بشكل خاص. يجب أن تكون المكونات المطاطية، وخراطيم الهواء، وأجهزة الاستشعار، ومواد التشحيم، والأختام متوافقة مع موقع التثبيت. لا ينبغي أن يُفترض تلقائيًا أن الخوار الذي تم اختياره لتطبيق الطرف الرطب البارد مناسب لموضع قسم المجفف الأكثر سخونة.

ولهذا السبب، ينبغي اختيار منفاخ الهواء لصناعة الورق وفقا لما يلي:

• درجة حرارة العمل

• سرعة القماش

• حركة المحرك المطلوبة

• ضغط الهواء

• أبعاد لفة الدليل

• عرض الآلة

• مساحة التثبيت المتاحة

• التعرض للماء والزيت والمواد الكيميائية

وبالتالي يمكن استخدام نفس مبدأ الهواء الأساسي في جميع أنحاء ماكينة الورق، بينما تتغير مواصفات المكون الفعلية مع القسم.

منفاخ الهواء في أنظمة شد اللباد والقماش

إن التوجيه والشد مرتبطان بوظائف مختلفة.

يتحكم التوجيه في وضع التشغيل الجانبي للملابس. يتحكم الشد في مدى إحكام تمدد نسيج التشكيل أو اللباد المضغوط أو القماش المجفف حول مسار اللفة.

يجب أن يكون للنسيج ما يكفي من الشد للحفاظ على اتصال ثابت مع اللفات ومعدات نزح المياه، ولكن الشد المفرط يمكن أن يزيد من تآكل الملابس، وأحمال التحمل، وضغط اللفات، واستهلاك الطاقة. يمكن أن يؤدي التوتر القليل جدًا إلى الانزلاق والتجاعيد وسوء التتبع وتشغيل الماكينة غير المستقر.

يمكن دمج المنفاخ الهوائي في آليات الشد لتحريك لفات الشد أو الحفاظ على القوة على نطاق متحكم فيه. عندما تتمدد الملابس تدريجيًا أو تتغير أبعادها أثناء الخدمة، يمكن للنظام الهوائي التعويض عن طريق تغيير موضع لفة الشد.

الميزة الرئيسية هي الامتثال. وبدلاً من الاحتفاظ بوضع ميكانيكي ثابت تمامًا، يمكن للنظام المدعوم بالهواء الحفاظ على القوة الخاضعة للتحكم مع السماح بحركة محدودة.

بالنسبة لتطبيقات الشد، يجب أن يأخذ الاختيار في الاعتبار ما يلي:

قد لا يحتوي الخوار ذو الحجم الصحيح للموجه على شوط أو سعة تحميل كافية للموتر.

منفاخ الهواء حول الدليل ولفائف التوتر

إن بكرات التوجيه ولفائف الشد هي المكان الذي يتم فيه تحويل حركة الخوار الهوائية إلى ضبط مفيد للآلة.

في نظام التوجيه، قد يتحرك جانب واحد من لفة التوجيه قليلاً بحيث يتغير محور اللفة بالنسبة لاتجاه حركة القماش. ينتج عن هذا التغيير الزاوي الصغير تأثير توجيهي، مما يتسبب في تحرك النسيج المتحرك أو اللباد بشكل جانبي.

في نظام الشد، قد تتحرك اللفة بأكملها باتجاه حلقة الملابس أو بعيدًا عنها. تؤدي زيادة هذه المسافة إلى زيادة طول مسار القماش وشدها، بينما يؤدي تقليلها إلى تقليل التوتر.

وبالتالي فإن الهواء الموجود في الأسفل لا يلامس عادة الورق أو الملابس. إنه يعمل من خلال الأقواس الميكانيكية أو المحاور أو الإطارات أو الدعامات الدوارة.

يتطلب الأداء الجيد أكثر من مجرد اختيار المكون الهوائي. يجب أن تتحرك المحامل الدوارة والنقاط المحورية والأقواس والأعمدة وهندسة التثبيت بحرية. إذا كانت أسطوانة الشد محشورة ميكانيكيًا، فإن زيادة ضغط الهواء قد تؤدي فقط إلى زيادة تحميل الخوار دون إنشاء حركة صحيحة.

ولذلك يجب على فرق الصيانة فحص المجموعة الميكانيكية الكاملة عندما يستجيب جهاز التوجيه الهوائي أو الموتر ببطء.

منفاخ الهواء في تطبيقات الصحافة والتقويم

يمكن لبعض آليات ضغط وتقويم آلات الورق أيضًا استخدام منفاخ هوائي للتحكم في الدعم أو الحركة أو تطبيق الحمل أو عزل الاهتزاز.

تتطلب هذه الأوضاع عادةً سعة تحميل أكبر من أداة توجيه الملابس الصغيرة. قد يحتاج الخوار إلى مساحة فعالة أكبر، أو قوة هيكلية أعلى، أو تصميم ملتوي مزدوج أو ثلاثي لتوفير الحركة المطلوبة.

في التطبيقات المتعلقة بالصحافة، الشرط الرئيسي هو قوة مستقرة وقابلة للتكرار. التحميل غير المتساوي عبر عرض الماكينة يمكن أن يساهم في الضغط غير الموحد أو التآكل الميكانيكي. ولذلك يجب أن يعمل العنصر الهوائي ضمن نطاق ضغط متحكم فيه وارتفاع عمل مناسب.

يمكن أن تقدم معدات التقويم متطلبات مماثلة لأن محاذاة اللفة والتحميل المتحكم فيه يؤثران على معالجة سطح الورق. وفي كلتا الحالتين، لا ينبغي اختيار منفاخ الهواء من القطر الخارجي فقط. يجب تحديد الحمل والسكتة الدماغية المتاحة وهندسة التثبيت ودرجة الحرارة والضغط.

التطبيقات ذات الأحمال الكبيرة هي أيضًا حيث يصبح التحميل الجانبي المفرط غير مرغوب فيه بشكل خاص. تم تصميم منفاخ الهواء في المقام الأول للضغط المحوري والتوسيع. يمكن أن تؤدي الأقواس المحاذاة بشكل سيئ إلى دفع العنصر المرن إلى الجانب، مما يزيد من الضغط ويقلل من عمر الخدمة.

هل يتم استخدام منفاخ الهواء في أنظمة شفرات الطبيب؟

يتم استخدام القوة الهوائية على نطاق واسع في أنظمة شفرات الطبيب، ولكن من المهم التمييز بين منفاخ الهواء التقليدي ذي النمط الملتوي وأنبوب الهواء الهوائي المطاطي.

تحتاج شفرة إزالة الحبر الزائد في ماكينة الورق إلى ضغط تلامس متحكم به مقابل اللفة أو الأسطوانة. الضغط القليل جدًا يؤدي إلى سوء التنظيف، في حين أن الضغط الزائد يزيد من تآكل الشفرة، وتآكل اللف، والحرارة، وحمل المحرك.

ولذلك يستخدم العديد من حاملي الأطباء أنابيب هواء مطاطية مرنة تمتد على طول عرض الحامل. عندما يتم ضغط الأنبوب، فإنه يحرك حامل الشفرة ويطبق ضغط شفرة موحد نسبيًا عبر اللفة.

يشتمل من شركة Sun Hong نظام شفرات الطبيب على شفرات إزالة الحبر والحاملات وأنابيب الهواء المطاطية الهوائية لتطبيقات التنظيف والطلاء والكريب.

على الرغم من أن منفاخ الهواء وأنبوب الهواء يستخدمان الهواء المضغوط والمطاط المقوى المرن، إلا أنه لا ينبغي معاملتهما تلقائيًا على أنهما نفس المكون البديل. قد يستخدم الموجه مشغلًا خوارًا لإنشاء الحركة، بينما يستخدم حامل الطبيب عادةً أنبوبًا هوائيًا طويلًا لتوزيع القوة على طول الشفرة.

عند طلب أجزاء تعمل بالهواء المضغوط، يجب تحديد التطبيق الدقيق بدلاً من طلب "وسادة هوائية" فقط.

منفاخ هواء لعزل الاهتزاز ودعم مرن

تحتوي آلات الورق على لفات دوارة كبيرة، وأقمشة تتحرك بسرعة عالية، ومعدات تفريغ، ومضخات، ومصادر أخرى للاهتزاز. في التركيبات الميكانيكية المختارة، يمكن لمنفاخ الهواء أن يوفر دعمًا مرنًا ويساعد في عزل الاهتزاز بين الهياكل المتصلة.

تعمل غرفة الهواء المضغوط كعنصر متوافق. بالمقارنة مع الاتصال الميكانيكي الصلب، يمكنه امتصاص جزء من الحركة الديناميكية وتقليل النقل المباشر للصدمات أو الاهتزاز.

ومع ذلك، لا ينبغي التعامل مع منفاخ الهواء كحل عالمي للاهتزاز. تعتمد فعاليتها على الحمل، والتردد الطبيعي، والضغط، وترتيب التركيب، وتكرار الاهتزاز الذي يتم التحكم فيه.

قد ينقل رفع الصوت عاليا الدعم الذي يكون شديد الصلابة اهتزازات أكثر من المتوقع. قد يسمح النوع الناعم للغاية بحركة مفرطة للمعدات. ولذلك يجب مراعاة هيكل الآلة ومركز الثقل وعدد نقاط الدعم.

بالنسبة لمصانع الورق، يمكن أن يكون الدعم الهوائي المرن مفيدًا عندما تكون هناك حاجة إلى التحكم في الحركة وعزل الاهتزاز، ولكن يجب أن يكون التطبيق مصممًا وليس مرتجلًا.

أين لا يتم استخدام خوار الهواء عادة؟

إن فهم الأماكن التي لا يتم فيها استخدام منفاخ الهواء أمر مهم بنفس القدر.

إن منفاخ الهواء ليس مكونًا لتنظيف المخزون أو فحص اللب. على سبيل المثال، تعمل شاشة الضغط على إزالة الملوثات من اللب باستخدام سلة الغربلة والدوار. لا يقوم منفاخ الهواء بإجراء هذا الفصل ولا يتم تركيبه عادةً داخل غرفة فحص تدفق المخزون.

وبالمثل، يستخدم منظف نسيج التشكيل رشاشات ماء عالية الضغط أو طرق تنظيف أخرى لإزالة الألياف، والحشو، والطبقة، والرواسب من نسيج التشكيل. لا يقوم منفاخ الهواء بتنظيف القماش؛ فهو يساعد على توجيهها أو شدها.

تعمل هذه الأنظمة معًا بشكل غير مباشر:

شاشة الضغط ← منظف اللب

تشكيل منظف النسيج → منظف النسيج

موجه رفع الصوت عاليًا ← موضع القماش الصحيح

نظام الشد → شد النسيج المستقر

يعالج كل مكون سببًا مختلفًا لعدم استقرار ماكينة الورق.

هذا التمييز مفيد أثناء استكشاف الأخطاء وإصلاحها. إذا كان نسيج التشكيل متسخًا وكان الصرف يتساقط، فإن استبدال منفاخ الهواء لن يحل مشكلة التلوث. إذا كان القماش نظيفًا ولكنه يسير باستمرار باتجاه أحد الجانبين، فيجب فحص مستشعر التوجيه، والمنفاخ الهوائي، ولفافة التوجيه، والمحاذاة، ونظام الشد.

كيف يعمل منفاخ الهواء مع مستشعر توجيه القماش؟

يتطلب التوجيه التلقائي كلا من الكشف والتشغيل.

يقوم المستشعر بمراقبة حافة القماش المتحرك أو موضعه. عندما ينتقل القماش عن مساره الطبيعي، تقوم آلية الاستشعار بتغيير إشارة التحكم الهوائية. يؤدي هذا إلى حدوث اختلاف في الضغط في نظام المشغل، مما يتسبب في تحرك لفة الدليل.

مع تغير زاوية لفة الدليل، يتحرك النسيج الجاري تدريجيًا نحو الموضع المطلوب. عند استعادة الوضع الصحيح، يعود التحكم الهوائي نحو التوازن.

حلقة التحكم الأساسية هي:

انحراف النسيج ← اكتشاف المستشعر ← إشارة هوائية ← حركة رفع الصوت عاليًا ← ضبط لفة الدليل ← عودة القماش إلى المركز

يجب ألا يكون الرد بطيئًا جدًا أو عدوانيًا جدًا.

إذا كانت الاستجابة بطيئة جدًا، فقد ينتقل القماش بعيدًا جدًا قبل إجراء التصحيح. إذا كانت الاستجابة شديدة للغاية، فقد يقوم النظام بالتصحيح الزائد وإنشاء حركة متكررة من جانب إلى آخر.

ولذلك ينبغي ضبط ضغط الهواء وحساسية الصمام وهندسة التوجيه وموضع المستشعر معًا.

ماذا يحدث عندما يفشل منفاخ الهواء؟

عادةً ما تظهر مشاكل منفاخ الهواء كتغيرات في حركة الماكينة وليس كفشل كامل فوري.

قد يتطلب رفع الصوت عاليًا إمدادًا هوائيًا متكررًا بشكل متزايد للحفاظ على موضعه. يمكن أن يفقد الخوار المتشقق أو المتعب قوته. قد يتسبب تلف التعزيز الداخلي في توسع غير متساوٍ، في حين أن خط الهواء المقيد يمكن أن يجعل المشغل يستجيب ببطء.

تشمل الأعراض الشائعة ما يلي:

يجب فحص نظام التوجيه الكامل قبل استبدال رفع الصوت عاليا. لن يقوم المشغل الهوائي الجديد بحل محور لفة التوجيه المضبوط أو المستشعر الموجود بشكل غير صحيح.

كيف تؤثر حالة رفع الصوت عاليًا على حياة ملابس ماكينة الورق؟

يمكن أن يؤدي سوء التوجيه أو التحكم في التوتر إلى تقصير عمر خدمة تشكيل الأقمشة واللباد المضغوط والأقمشة المجففة.

عندما تصطدم الملابس بإطارات الآلة أو الأجهزة التوجيهية، يتطور تآكل الحواف بسرعة. يمكن أن يؤدي التصحيح الجانبي المتكرر أيضًا إلى خلق ضغط غير ضروري إذا كان جهاز التوجيه غير مستقر. يزيد التوتر المفرط من التحميل الميكانيكي، في حين أن التوتر غير الكافي يشجع التجاعيد والانزلاق وضعف التتبع.

يساعد التحكم الهوائي المستقر في الحفاظ على وضع تشغيل أكثر اتساقًا. وهذا يقلل من الأضرار الميكانيكية التي يمكن تجنبها ويسمح للملابس بالعمل في ظل الظروف التي تم تصميمها من أجلها.

ومع ذلك، تتأثر حياة النسيج أيضًا بما يلي:

• محاذاة لفة

• جودة القماش

• سرعة الآلة

• تنظيف

• التلوث الكيميائي

• الحشو الكاشطة

• حالة الدش

• عناصر فراغ

• مستوى التوتر

• تثبيت

لذلك يجب اعتبار منفاخ الهواء جزءًا من نظام إدارة الملابس الشامل.

الهواء بيلو مقابل اسطوانة هوائية في صناعة الورق

يستخدم كلا الجهازين الهواء المضغوط، لكن خصائصهما الميكانيكية تختلف.

تستخدم الأسطوانة الهوائية مكبسًا يتحرك داخل برميل صلب. إنه يوفر ضربة خطية محددة ويمكنه تحمل التطبيقات التي تتطلب حركة قضيب دقيقة.

يستخدم منفاخ الهواء جسمًا مطاطيًا معززًا مرنًا بدون نفس ترتيب المكبس المنزلق. يمكن أن يوفر ذلك حركة منخفضة الاحتكاك وامتثالًا أكبر، بينما يساعد أيضًا في عزل الاهتزاز.

يعتمد المشغل الصحيح على الآلية. لا ينبغي أن يحل الخوار محل الأسطوانة تلقائيًا لمجرد أن كلاهما يستخدم الهواء المضغوط.

كيفية اختيار منفاخ الهواء لمواضع مختلفة لآلة الورق

الخطوة الأولى هي تحديد المكان الذي سيتم تثبيت المكون فيه بالضبط.

بالنسبة لأداة تشكيل النسيج، تعد سرعة الاستجابة والأبعاد المدمجة والحركة التصحيحية التي يتم التحكم فيها أمرًا مهمًا. يحتاج جهاز التوجيه بالضغط إلى استجابة مماثلة ولكنه قد يعمل في بيئة أكثر رطوبة وميكانيكية. تحتاج تطبيقات قسم المجفف إلى اهتمام إضافي بدرجة الحرارة. عادةً ما تتطلب أدوات الشد قدرًا أكبر من الحركة وقوة ثابتة، في حين أن تطبيقات الضغط أو التقويم يمكن أن تتطلب سعة تحميل أعلى.

يجب أن تتضمن بيانات الاختيار ما يلي:

في حالة استبدال وحدة موجودة، يجب توفير النموذج القديم أو الرسم الدقيق حيثما أمكن ذلك.

كيف ينبغي تثبيت خوار الهواء؟

يؤثر التثبيت بشدة على عمر الخدمة.

يجب محاذاة أسطح التثبيت العلوية والسفلية بحيث يتم ضغط الجزء السفلي بشكل أساسي على طول المحور المقصود. يمكن أن تؤدي الإزاحة المفرطة أو اختلال الزاوية إلى تحميل جانبي وطي غير منتظم.

يجب أيضًا أن يظل رفع الصوت عاليًا ضمن نطاق الارتفاع المسموح به طوال حركة الماكينة. قد تكون التوقفات الميكانيكية مفيدة في التطبيقات حيث يمكن للآلية أن تزيد من تمدد العنصر المطاطي أو تزيد من ضغطه.

يجب أن تكون وصلات الهواء نظيفة ومختومة بشكل آمن. يمكن أن يؤثر التلوث الذي يدخل إلى الخطوط الهوائية على الصمامات واستجابة التحكم. يجب أيضًا توجيه الخراطيم بعيدًا عن أجزاء الماكينة المتحركة والأسطح الساخنة.

بعد التثبيت، قم بتشغيل الآلية تدريجيًا عند ضغط منخفض وتأكد:

• الاتجاه الصحيح للحركة

• لا يوجد فرك غير طبيعي

• حركة لفة دليل مستقرة

• لا تسرب الهواء

• تصحيح الحد الأدنى والحد الأقصى للموقف

• استجابة الاستشعار المناسبة

• ضغط مستقر

يجب أن يبدأ التشغيل بأقصى سرعة لآلة الورق فقط بعد فحص الموجه أو الموتر خلال نطاق عمله بالكامل.

كيف ينبغي الحفاظ على منفاخ الهواء؟

تتطلب منفاخ الهواء عادةً تزييتًا ميكانيكيًا أقل من المحركات المنزلقة الصلبة، ولكنها لا تزال بحاجة إلى فحص روتيني.

يجب أن تبحث فرق الصيانة عن الشقوق والانتفاخات والتصفيح والتآكل والتلوث بالزيت والتركيبات السائبة والتآكل وتسرب الهواء. يجب أيضًا فحص النظام الهوائي لأن جودة الهواء الرديئة أو الضغط غير المستقر يمكن أن يخلق مشاكل في المحرك حتى عندما يكون المكون المطاطي نفسه سليمًا.

تشمل عناصر الصيانة المهمة ما يلي:

• حالة منظم الهواء

• دقة قياس الضغط

• مرشحات وفواصل المياه

• صمامات التحكم الهوائية

• خراطيم الهواء

• تركيبات

• موقف الاستشعار

• حالة السطح السفلي

• مسامير التثبيت

• حركة لفة الدليل

أثناء عمليات إيقاف التشغيل المخطط لها، يجب تحريك الآلية عبر نطاق التشغيل الكامل للتأكد من أنها لا ترتبط ميكانيكيًا.

يُفضل الفحص الوقائي بدلاً من انتظار الفشل الكامل في رفع الصوت عاليًا لأن مشاكل توجيه الملابس يمكن أن تؤدي بسرعة إلى إتلاف الأقمشة باهظة الثمن أو اللباد المضغوط.

كيف تتناسب منفاخ الهواء مع نظام ماكينة الورق الكامل؟

يؤدي منفاخ الهواء وظيفة ميكانيكية صغيرة نسبيًا، لكنه يعمل ضمن عملية أكبر بكثير.

يبدأ إعداد المخزون في المنبع، حيث تقوم آلات عجينة الورق، والمنظفات، والمصافي، وشبكة الضغط بتحضير اللب. يدخل المخزون المنظف إلى ماكينة الورق من خلال صندوق الرأس ويصل إلى قسم التشكيل. يدعم نسيج التشكيل الألياف ويزيل الماء بينما تحافظ أنظمة التوجيه والشد على ثبات الملابس.

يقوم منظف النسيج بإزالة الرواسب من القماش المتحرك. تحافظ منفاخ الهواء وأنظمة التوجيه الهوائية على موضعها. تستمر اللبادات المضغوطة في نزح المياه في قسم الضغط، في حين تعمل الموجهات والشدادات الإضافية على تثبيت مسار الجري. تقوم الأقمشة المجففة بعد ذلك بحمل الورقة عبر قسم المجفف الساخن وتتطلب أيضًا تتبعًا وشدًا يمكن التحكم فيه.

يؤدي هذا إلى إنشاء سلسلة صيانة متصلة:

تحضير المخزون ← فحص الضغط ← التشكيل ← تنظيف الملابس ← التوجيه والشد ← الضغط ← التجفيف

الفشل في مجال واحد يمكن أن يخلق مشاكل في مكان آخر. اللب المتسخ يزيد من تلوث الملابس. التنظيف السيئ للنسيج يقلل من التصريف. يؤدي التوجيه غير الصحيح إلى إتلاف حواف القماش. التوتر غير المستقر يزيد من التجاعيد والتآكل.

وبالتالي فإن منفاخ الهواء ليس آلة معالجة رئيسية، ولكنه يمكن أن يكون له تأثير كبير على موثوقية آلة الورق لأنه يدعم الحركة المستقرة لملابس الآلة ذات القيمة العالية.

لماذا تختار مجموعة صن هونغ؟

تأسست مجموعة Sun Hong Group في عام 2010 في Xuzhou، مقاطعة Jiangsu وركزت في البداية على تشكيل الأقمشة واللباد المضغوط والأقمشة المجففة. توسع نطاق منتجاتها لاحقًا ليشمل قطع غيار ماكينات الورق، ومعدات إعداد المخزون، وسلال الغربلة، وعناصر نزح المياه، وفوهات الرش، وشفرات إزالة الحبر الزائد، والمفاصل الدوارة، واللفافات، ومكونات التنظيف، ومعدات صناعة الورق ذات الصلة.

هذه الخلفية ذات صلة باختيار خوار الهواء لأنه لا يمكن تقييم التوجيه الهوائي بشكل مستقل عن ملابس ماكينة الورق. إن الخوار، المستشعر، لفة التوجيه، تشكيل النسيج، اللباد المضغوط، قماش التجفيف، الموتر، ونظام التنظيف كلها تتفاعل ميكانيكيًا أثناء تشغيل آلة الورق.

يمكن لشركة Sun Hong توفير منفاخ الهواء مع موجهات الهواء وقطع الغيار الأخرى لآلات الورق. بالنسبة لتطبيقات الاستبدال، يمكن للعملاء تقديم الأبعاد الموجودة أدناه والصور والرسومات وموضع الماكينة وضغط التشغيل. بالنسبة لمشاريع التوجيه أو الشد الجديدة، يمكن استخدام عرض الماكينة وسرعة الملابس والسكتة المطلوبة والحمل ومساحة التثبيت والظروف البيئية لتطوير التكوين المناسب.

تتيح مجموعة منتجات ماكينات الورق الأوسع للشركة أيضًا إجراء مناقشات فنية للنظر في نظام الماكينة المحيط بدلاً من التعامل مع خوار الهواء باعتباره مكونًا مطاطيًا معزولًا.

خاتمة

يتم استخدام منفاخ الهواء بشكل أساسي عندما تحتاج ماكينات الورق إلى حركة هوائية مرنة، أو قوة متحكم بها، أو تصحيح تلقائي، أو تعديل التوتر، أو عزل الاهتزاز.

تشمل تطبيقاتها الأكثر شيوعًا تشكيل توجيه النسيج، وتوجيه اللباد بالضغط، وتوجيه النسيج المجفف، وشد اللباد والنسيج، وتحديد موضع لفة التوجيه، وأنظمة دعم الضغط أو التقويم المحددة. تُستخدم أيضًا أنابيب الهواء المطاطية الهوائية ذات الصلة في حاملات شفرات الطبيب، على الرغم من أنه يجب تمييزها عن المنفاخ ذي النمط الملتوي التقليدي.

غالبًا ما يكون التطبيق الأكثر أهمية هو التحكم في ملابس ماكينات الورق . يجب أن تظل أقمشة التشكيل واللباد المضغوط والأقمشة المجففة في المنتصف ومشدودة بشكل صحيح أثناء الجري على مسارات طويلة بسرعة عالية. يسمح جهاز التوجيه الهوائي بإجراء تعديلات صغيرة على اللف التلقائي والتي تعيد الملابس إلى موضع التشغيل الصحيح.

لا تحل منفاخ الهواء محل شاشة الضغط أو منظف النسيج . تعمل شاشة الضغط على تحسين نظافة اللب، ويزيل المنظف الرواسب من الملابس، بينما يتحكم منفاخ الهواء في الوضع الميكانيكي. جنبًا إلى جنب مع أدوات الشد، واللفات، وأجهزة الاستشعار، والمكونات الأخرى، تساهم هذه الأنظمة في التشغيل المستقر لآلة الورق.

للحصول على اختيار دقيق لمنفاخ الهواء، قم بتزويد مجموعة Sun Hong بقسم الماكينة، والتطبيق، والارتفاع المثبت، والسكتة المطلوبة، وضغط العمل، والحد الأقصى للضغط، والحمل، ودرجة الحرارة، وأبعاد التركيب، وعرض ماكينة الورق، وسرعة الملابس . تسهل هذه المعلومات تحديد مكون هوائي مناسب لموضع صناعة الورق الفعلي بدلاً من مجرد مطابقة الأبعاد الخارجية للأسفل الموجود.

التعليمات

أين يتم استخدام خوار الهواء في آلة الورق؟

تُستخدم منفاخ الهواء بشكل شائع في تشكيل الأقمشة، واللباد المضغوط، وأنظمة توجيه الأقمشة المجففة، وشدادات الأقمشة، وآليات تحديد موضع لفة التوجيه، وتطبيقات الضغط أو التقويم أو الدعم المرن المحددة.

كيف يوجه خوار الهواء نسيج التشكيل؟

يكتشف المستشعر حركة النسيج الجانبية ويغير إشارة التحكم الهوائية. يقوم مشغل رفع الصوت عاليا بتحريك لفة الدليل قليلا، مما يغير زاويته ويوجه نسيج التشكيل مرة أخرى نحو موضع التشغيل الطبيعي.

هل يتم استخدام خوار الهواء مع شعر الضغط؟

نعم. يمكن استخدام موجهات الخوار الهوائية لتصحيح انحراف شعر الضغط. يساعد تتبع اللباد المستقر على تقليل تآكل الحواف والتجاعيد والأضرار الناجمة عن الركض ضد هياكل الماكينة.

هل يمكن استخدام منفاخ الهواء مع القماش المجفف؟

نعم، بشرط أن تكون المكونات السفلية والمكونات الهوائية مناسبة لدرجة حرارة قسم المجفف وظروف التشغيل. يمكن للنظام التحكم في حركة لفة الدليل والمساعدة في الحفاظ على تتبع ثابت لنسيج المجفف.

ما هو الفرق بين موجه رفع الصوت عاليا الهواء وموتر القماش؟

يتحكم الموجه في موضع الملابس الجانبية عن طريق تغيير محاذاة لفة الدليل. يقوم الموتر بتغيير موضع اللفة للحفاظ على نسيج التشكيل المطلوب، أو اللباد المضغوط، أو شد القماش المجفف.

هل يتم استخدام منفاخ الهواء في حامل شفرة الطبيب؟

عادةً ما يستخدم حاملو شفرات الطبيب أنابيب الهواء المطاطية الهوائية لتطبيق ضغط الشفرة. تستخدم هذه الأنابيب الهوائية المرنة مبدأ هواء مضغوطًا مشابهًا ولكن لا ينبغي معاملتها تلقائيًا على أنها نفس المكون مثل منفاخ الهواء ذي النمط التلافيفي.

ما هو ضغط الهواء الذي يستخدمه موجه رفع الصوت عاليا لآلة الورق؟

يعتمد الضغط الصحيح على الموجه والحمل المحددين. يسرد اللباد الهوائي الحالي وموجه القماش الخاص بشركة Sun Hong نطاق ضغط هوائي نموذجي يتراوح من 0.2 إلى 0.5 ميجا باسكال. يجب أن تتبع الإعدادات النهائية متطلبات الآلية الفعلية.

لماذا يفشل منفاخ الهواء في ماكينة الورق؟

تشمل الأسباب الشائعة شيخوخة المطاط، والتمدد أو الضغط المفرط، والتحميل الجانبي، وعدم المحاذاة، وارتفاع درجة الحرارة، والتعرض للزيت أو المواد الكيميائية، وضغط الهواء غير المستقر، والتآكل، والتعب الناتج عن الحركة المتكررة.

هل يمكن لمنفاخ الهواء تحسين عمر ملابس ماكينة الورق؟

يمكن أن يساهم بشكل غير مباشر من خلال الحفاظ على نسيج أكثر ثباتًا أو تتبع وتوتر اللباد. يقلل التوجيه الصحيح من تآكل الحواف والتجاعيد والأضرار الميكانيكية التي يمكن تجنبها، على الرغم من أن عمر الملابس يعتمد أيضًا على التنظيف والمحاذاة والتوتر والتلوث وظروف التشغيل.

هل يعتبر رفع الصوت عاليا الهواء جزءا من شاشة الضغط؟

عادة، لا. تستخدم شاشة الضغط سلة الشاشة والدوار لإزالة الملوثات من اللب. منفاخ الهواء عبارة عن مكونات ميكانيكية تعمل بالهواء المضغوط تستخدم في التوجيه والشد والدعم والضبط في أماكن أخرى على ماكينة الورق.

ما هو دور منفاخ الهواء مع منظف الأقمشة؟

يؤدي المكونان وظائف مختلفة. يزيل منظف النسيج الرواسب من القماش، بينما يساعد موجه الهواء في الحفاظ على القماش في المنتصف. كلاهما يمكن أن يساهم في التشغيل المستقر لقسم التشكيل.

كيف أختار خوارًا هوائيًا لموجه اللباد؟

قم بتوفير عرض الماكينة، وسرعة اللباد، وضغط التشغيل، والارتفاع المثبت، والحد الأدنى والحد الأقصى للارتفاع، والسكتة المطلوبة، وحمل المحرك، وأبعاد التركيب، ودرجة الحرارة، وتكوين جهاز التوجيه الحالي.

ما الذي يجب فحصه عند استبدال منفاخ الهواء لآلة الورق؟

تحقق من الأبعاد الإجمالية، ونمط التركيب، وارتفاع العمل، والسكتة الدماغية، ومعدل الضغط، والحمل، وموضع منفذ المطار، ودرجة الحرارة المحيطة، والتعرض للمواد الكيميائية، وحركة لفة الدليل، وتشغيل المستشعر قبل تحديد البديل.
