طبقة من الفولاذ المليء بالآلة والأسطوانة المجفف الحديد الزهر

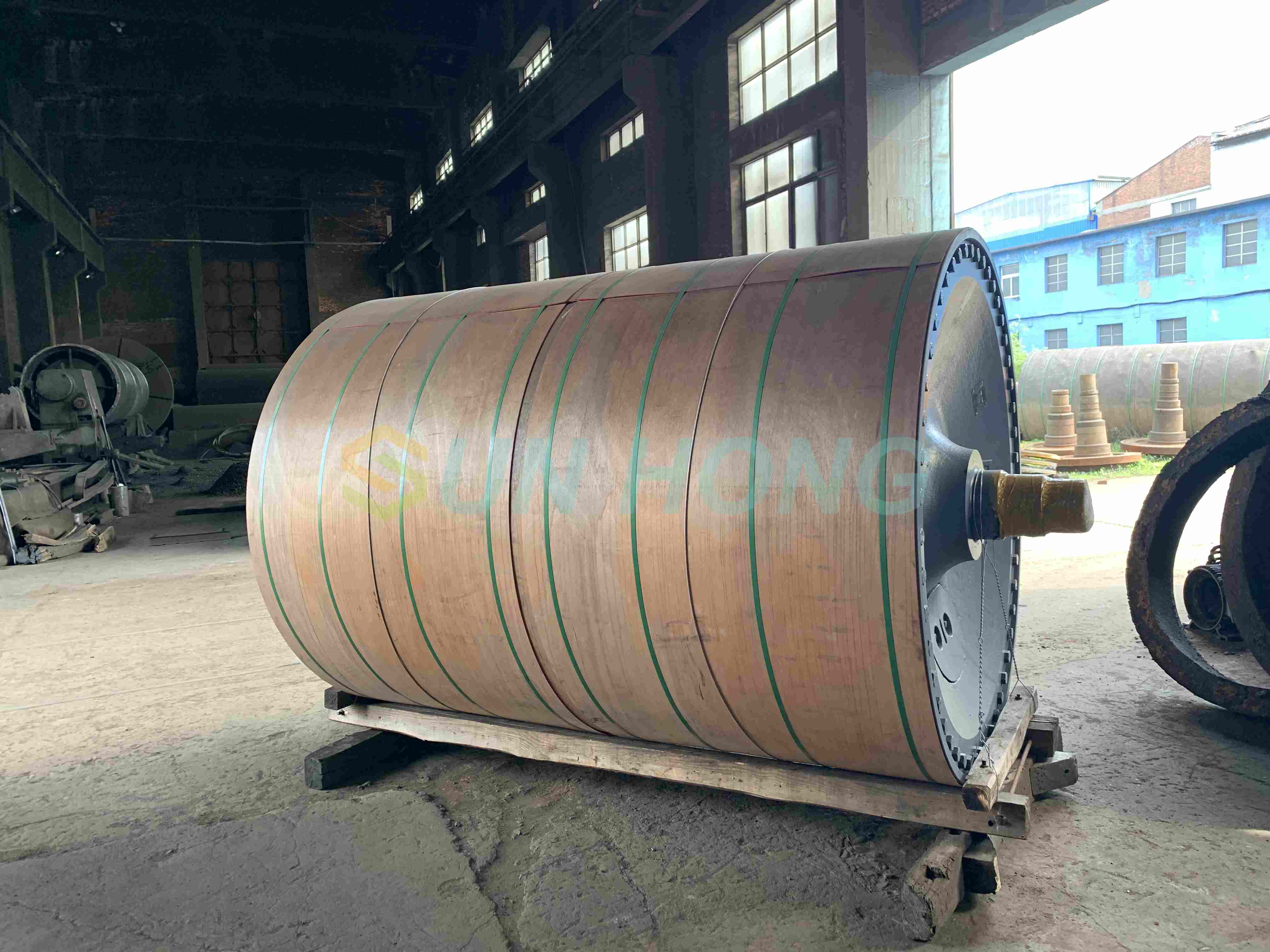

أسطوانة مجفف من الفولاذ المطلي بالفولاذ  والمكواة  الزهر  لآلة الورق

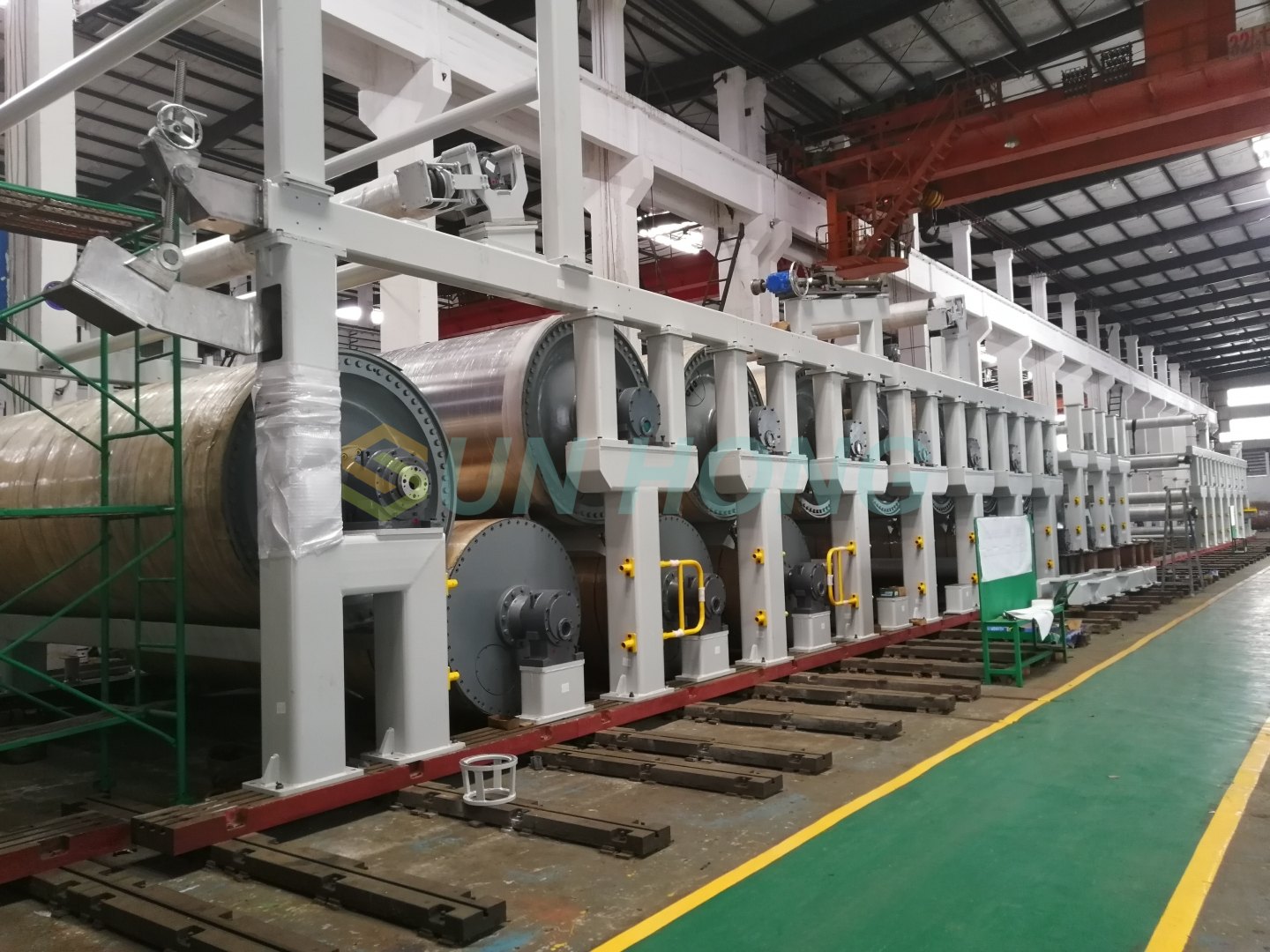

بعد التشكيل والضغط ، لا يزال لدى الورقة الكثير من الرطوبة في الداخل. تتصل الورق بأسطوانة المجفف ، المعدات الأساسية لقسم التجفيف ، لتبخر رطوبةها الداخلية وتصبح ورقًا جافًا. يمكن ترتيب أسطوانة المجفف في شكل متعدد الأسطوانات ، ومن خلال التجفيف المستمر لأسطوانة مجفف متعددة ، يمكن للورقة أن تحقق بسرعة تأثير التجفيف المثالي. (بالإضافة إلى ذلك: يكون لجودة أسطوانة المجفف تأثيرًا مهمًا على جودة الورق النهائي وتأثير التجفيف. يجب أن يكون للأسطوانة الجيدة سطحًا سلاحًا وموحدًا لضمان نقل حرارة موحدة).

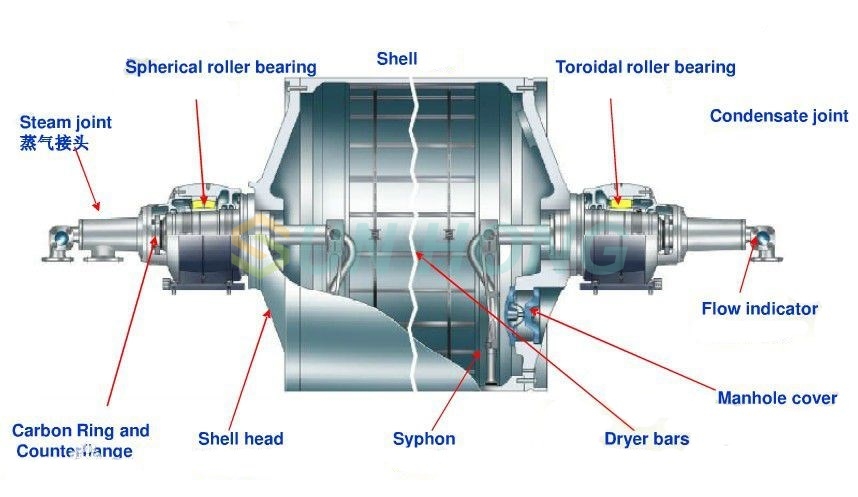

مكون من اسطوانة مجفف آلة الورق

المجلة: المصطلح العام للعمود الجانبي للتشغيل والعمود الجانبي لناقل الحركة لأسطوانة المجفف. إن عملية التصميم والتصنيع لأسطوانة مجفف آلة الورق هذه معقدة للغاية، وتتطلب لحامًا عالي الدقة ومعالجة ميكانيكية.

لوحة التقوية الحلقية: تعتبر لوحة التقوية الحلقية مكونًا مهمًا لرأس عمود أسطوانة المجفف. إنه يلعب دورًا في توزيع عزم الدوران لرأس العمود من خلال الاتصال بلوحة الضلع المعززة، مما يضمن أن المجفف يمكن أن يعمل بثبات وكفاءة.

قشرة المجفف: المكون المهم للمجفف هو قشرة أسطواني ذات شكل أسطواني.

عرض المجفف: طول سطح أسطوانة المجفف على طول الاتجاه المحوري هو مؤشر مهم لقياس أداء المجفف.

الغطاء النهائي: الهيكل الذي يختم طرفي جسم الأسطوانة.

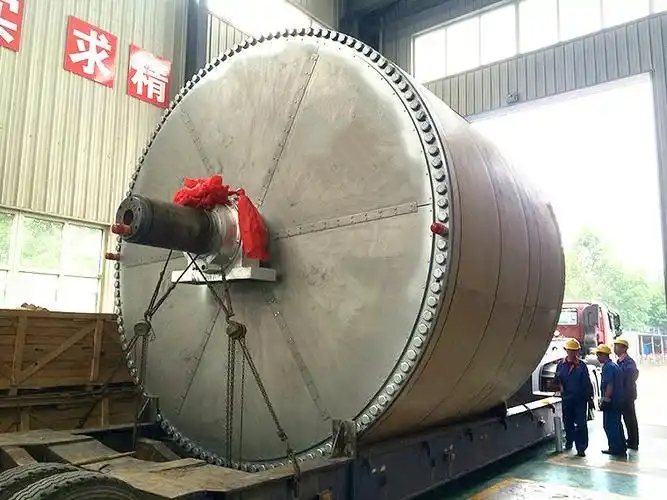

اسطوانة مجفف يانكي

يمكن تقسيم أسطوانة المجفف إلى مجففات فولاذية عادية ومجففات فولاذية Yankee وفقًا لأغراض الإنتاج الخاصة بها. يتم استخدام أسطوانة المجفف العادية عادةً في ماكينات الورق من النوع متعدد الأسطوانات، مع قطر خارجي لا يتجاوز عمومًا 3000 مم؛ يتم استخدام أسطوانة المجفف Yankee في الغالب في آلات الورق التي تنتج ورقًا رقيقًا، بقطر خارجي يتجاوز عادة 2400 مم. النوع الهيكلي لأسطوانة المجفف الفولاذية له نفس القدر من الأهمية، وينقسم بشكل أساسي إلى هيكل عمود غير مركزي وهيكل عمود غير مركزي. تعتمد المجففات الفولاذية العادية بشكل عام على هيكل عمود غير مركزي، بينما تعتمد مجففات Yankee الفولاذية غالبًا على هيكل عمود أساسي.

المعلمة الفنية  لأسطوانة مجفف آلة الورق
