تحسين تكوين نظام الفراغ في قسم طباعة ماكينات الورق

ترتبط كفاءة الإنتاج واستهلاك الطاقة في قسم طباعة ماكينات الورق ارتباطًا وثيقًا، ويمثل استهلاك الطاقة لنظام التفريغ نسبة كبيرة من إجمالي استهلاك الطاقة في قسم الطباعة. لذلك، يعد إعداد نظام تفريغ معقول في قسم الطباعة وتحسين تكوين نظام التفريغ من الطرق المهمة لتوفير حلول فعالة وموفرة للطاقة لآلات الورق.

1) أسطوانة شفط الفراغ وصندوق شفط الفراغ

تتمثل الوظيفة الرئيسية لبكرات الشفط الفراغي وصناديق الشفط الفراغي في مساعدة شبكة الورق على الانتقال بسلاسة من الشبكة إلى قسم الطباعة. حاليًا، تُستخدم بكرات الشفط (الصناديق) في الغالب في شكل ملامسة شبكة الورق من خلال ماكينة الضغط. يجب ألا يكون حجم الشفط مرتفعًا جدًا، ويجب الحفاظ على درجة الفراغ عند 30-50 كيلو باسكال.

2) صندوق شفط الفراغ

توجد صناديق الشفط الفراغي، وخزانات التجفيف الفراغي، وصناديق الغسيل الفراغي المستخدمة في قسم الضغط. بسبب وظائفها المختلفة، هناك اختلافات لا مفر منها في معاييرها ومتطلباتها التقنية.

يجب أن يلبي التصميم الهيكلي لشعر الضغط متطلبات آلة الورق. بعد ترك صندوق شفط اللباد، يكون محتوى الرطوبة في اللباد بشكل عام حوالي ثلث وزنه. لا يساعد تكوين الفراغ المفرط في تقليل الرطوبة في اللباد، ولكنه بدلاً من ذلك يؤدي إلى تفاقم تآكله. يجب التحكم في الحد الأدنى لعرض فتحة صندوق الشفط عند حوالي 12 مم لمنع سد الألياف والانسداد والشفط. يجب ألا يتجاوز الحد الأقصى للعرض 20 مم لمنع امتصاص اللباد في خط التماس وتفاقم تآكله. يتم استخدام صندوق الشفط الفراغي عمومًا على الجزء الخلفي من الورق لصنع اللباد قبل منطقة الضغط. وظيفتها ليست فقط امتصاص الرطوبة المنقولة من ورقة الورق المبللة في اللباد، ولكن أيضًا امتصاص ورقة الورق المبللة بالتساوي على سطح اللباد، مما يمنعها من دخول منطقة الضغط والتسبب في ظهور فقاعات وتجاعيد. تتراوح درجة الفراغ لصندوق الشفط بشكل عام بين 30 إلى 40 كيلو باسكال.

3) صندوق شفط اللباد

صندوق شفط اللباد هو صندوق تفريغ متخصص يستخدم لغسل اللباد والتحكم في محتوى الرطوبة أثناء رحلة العودة. ينقسم صندوق تفريغ الغسيل اللباد إلى نوعين: صندوق تفريغ منخفض الضغط وصندوق تفريغ عالي الضغط. عندما تكون سرعة قاطرة صناعة الورق منخفضة، فإن صندوق الشفط ذو الفتحة المزدوجة ذو الصندوق الواحد يكون كافيًا بشكل عام. عندما تكون سرعة الماكينة أكبر من 600 وتنتج ورقًا عالي الجودة، من أجل تعزيز تنظيف اللباد، يمكن استخدام كل من صندوق التفريغ منخفض الضغط وصندوق التفريغ عالي الضغط في وقت واحد. يحتوي صندوق التفريغ منخفض الضغط على فتحة مزدوجة بعرض فتحة 12-18 مم ودرجة فراغ 20-30 كيلو باسكال؛ يحتوي صندوق التفريغ عالي الضغط على فتحة شق واحدة بعرض 10-16 مم ودرجة تفريغ 20-40 كيلو باسكال.

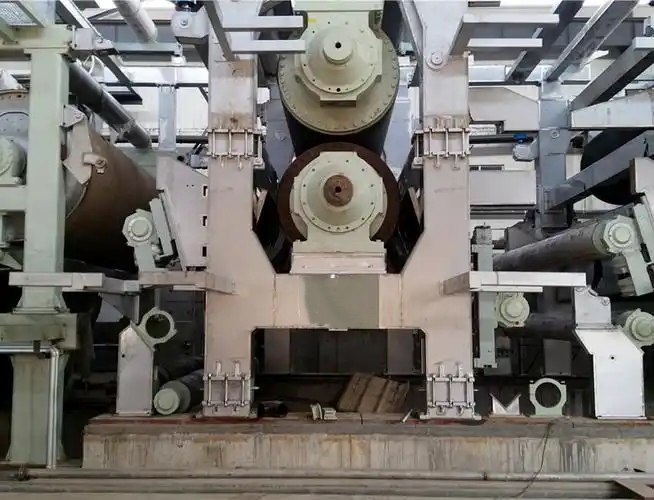

4) لفة ضغط الفراغ

تعد مكبس التفريغ ومكبس التفريغ المركب أحد أنواع المكابس الرئيسية لآلات الورق، والتي تستخدم على نطاق واسع في ماكينات الورق نظرًا لكفاءتها العالية في نزح المياه من مكبس اللف المسطح العادي ومكبس الأخدود. بشكل عام، إن بكرات الشفط الفراغي المستخدمة للضغط الفراغي للأسطوانة العلوية والسفلية لها عرض غرفة فراغ يتراوح من 10 إلى 15 سم تقريبًا؛ تحتوي أسطوانة الضغط المركبة الفراغية عمومًا على غرفتي فراغ، إحداهما عبارة عن غرفة فراغ منخفضة الضغط والأخرى عبارة عن غرفة فراغ عالية الضغط. تتراوح درجة الفراغ في غرفة الفراغ ذات الضغط المنخفض عمومًا بين 30-40 كيلو باسكال، وتتراوح درجة الفراغ في غرفة الفراغ ذات الضغط العالي عمومًا بين 40-60 كيلو باسكال. يتم تحديد حجم درجة الفراغ من خلال حالة الضغط ونزح الماء لآلة الورق. إذا كانت درجة الفراغ عالية جدًا، فمن السهل وجود علامات فراغ على سطح الورق، بالإضافة إلى مشاكل مثل إزالة الشعر المفرط وتآكل لباد الضغط، وإهدار الطاقة؛ إذا كانت درجة الفراغ منخفضة جدًا، فلا يمكن الاستفادة الكاملة من خصائص الجفاف للضغط الفراغي.
