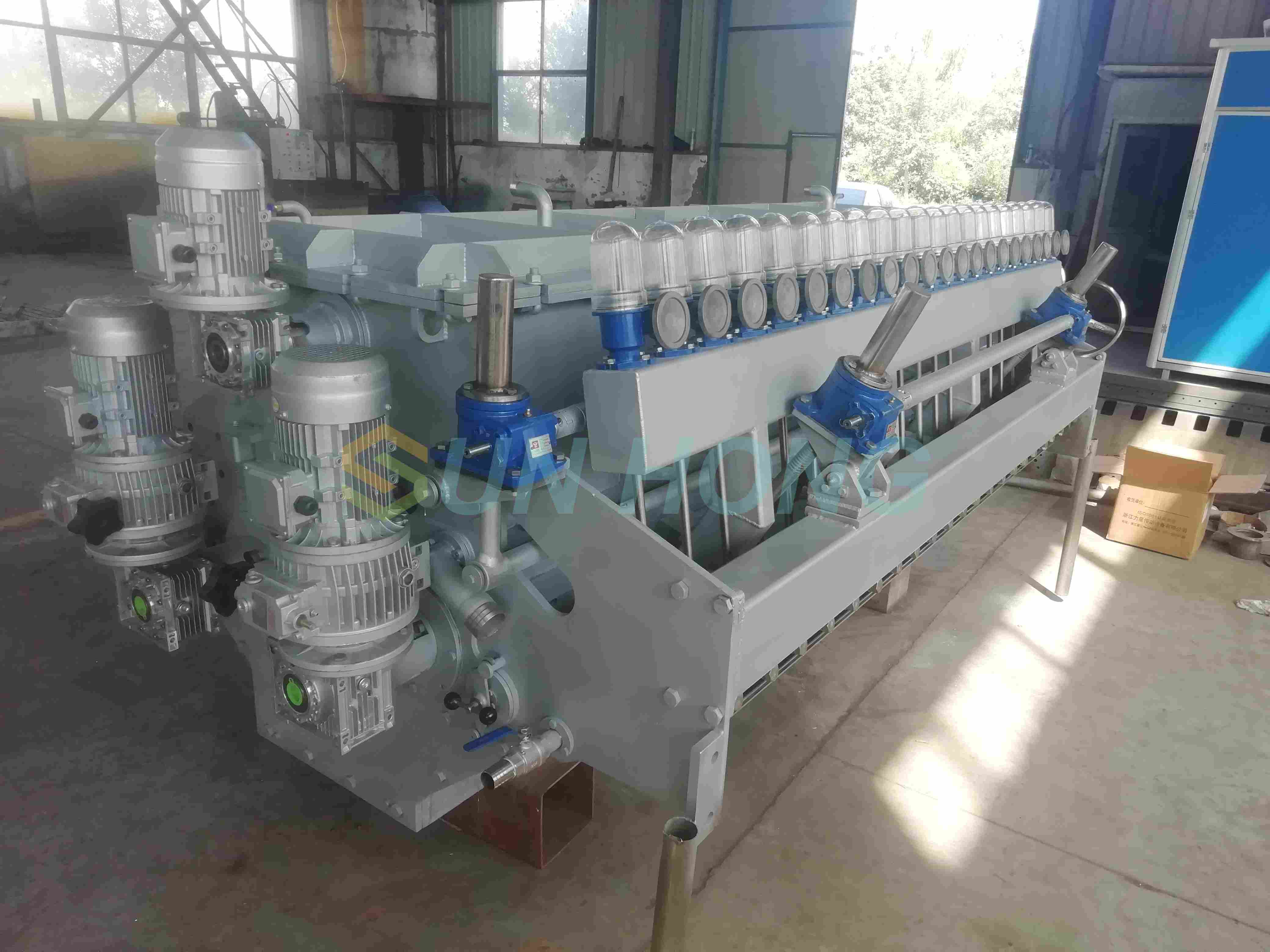

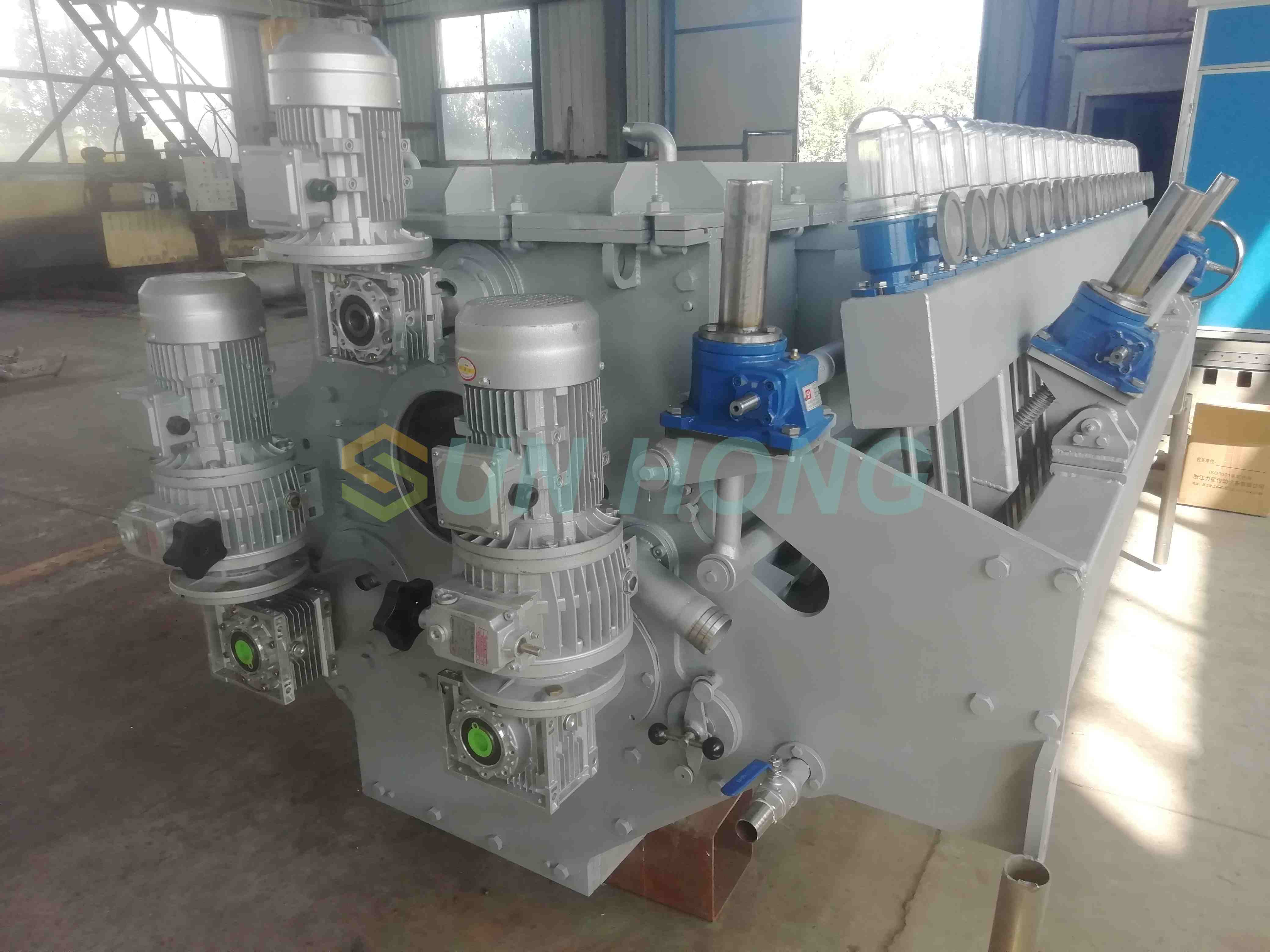

مربع رأس وسادة الهواء: توزيع لب أنبوب المخروط المربع ، انتشار الخطوة ، تغذية اللب المائلة ، بكرات متجانسة مزدوجة ، فائض أمامي ، لوحة شفة علوية قابلة للتعديل للواجهة الأمامية والخلفية ، لأعلى ولأسفل ، وتتوسع الدودة وتسوية الدودة الكاملة ، والتعديل المحلي الضوئي. يحتوي صندوق الهيكل على شكل قوس على بنية باب فتحة سريعة ، مع فتحة شفافة وجهاز رش الماء في الأعلى.
جسم مربع الرأس
تحتوي غرفة التوهين المغلقة على شكل قوس على فتحات فيضان على كلا الجانبين (معدل تدفق الفائض البالغ 5 ٪) ، والتي يمكن تثبيتها كخطو واحد أو تفوق مزدوج وفقًا للاحتياجات. في الوقت نفسه ، تم اعتماد حقن اللب المائل لتقليل ظاهرة الاحتفاظ باللب في صندوق الرأس. هناك واجهات على مربع الرأس لتثبيت مستوى سائل التحكم التلقائي ومرسلات الضغط. هناك فتحات سريعة في كلا طرفي منفذ الرش للتنظيف ، ومنفذ شفة في الأعلى لتوصيل منفاخ الجذور. يوجد أنبوب رذاذ من الفولاذ المقاوم للصدأ في الجزء العلوي من الصندوق ، ويتم فتح فتحة بقطر 400 مم على لوحة الجدار الجانبي للتنظيف المريح.

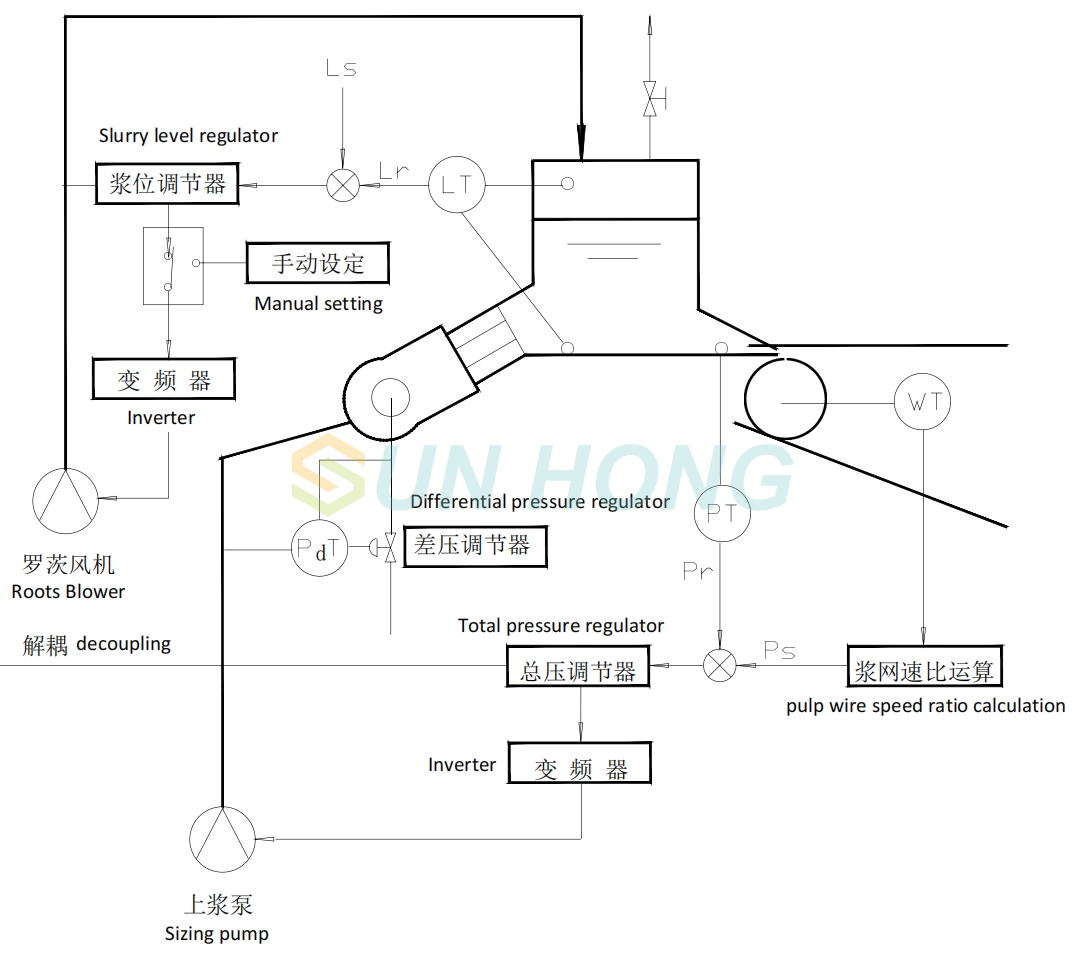

التحكم في مستوى الرأس
مقبض تعديل الشفاه المزدوج اتجاهي

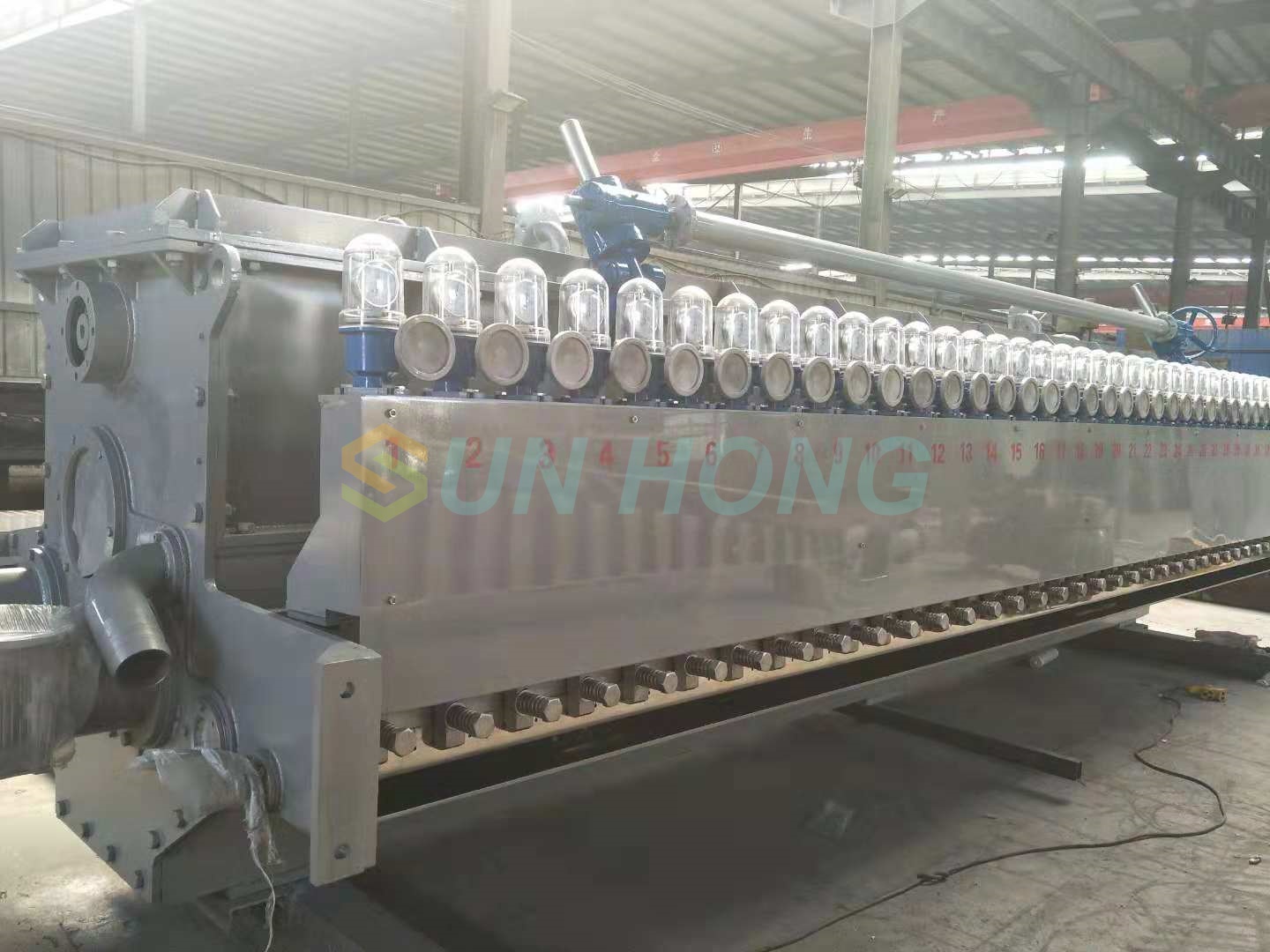

ضابط الشفاه الصغيرة

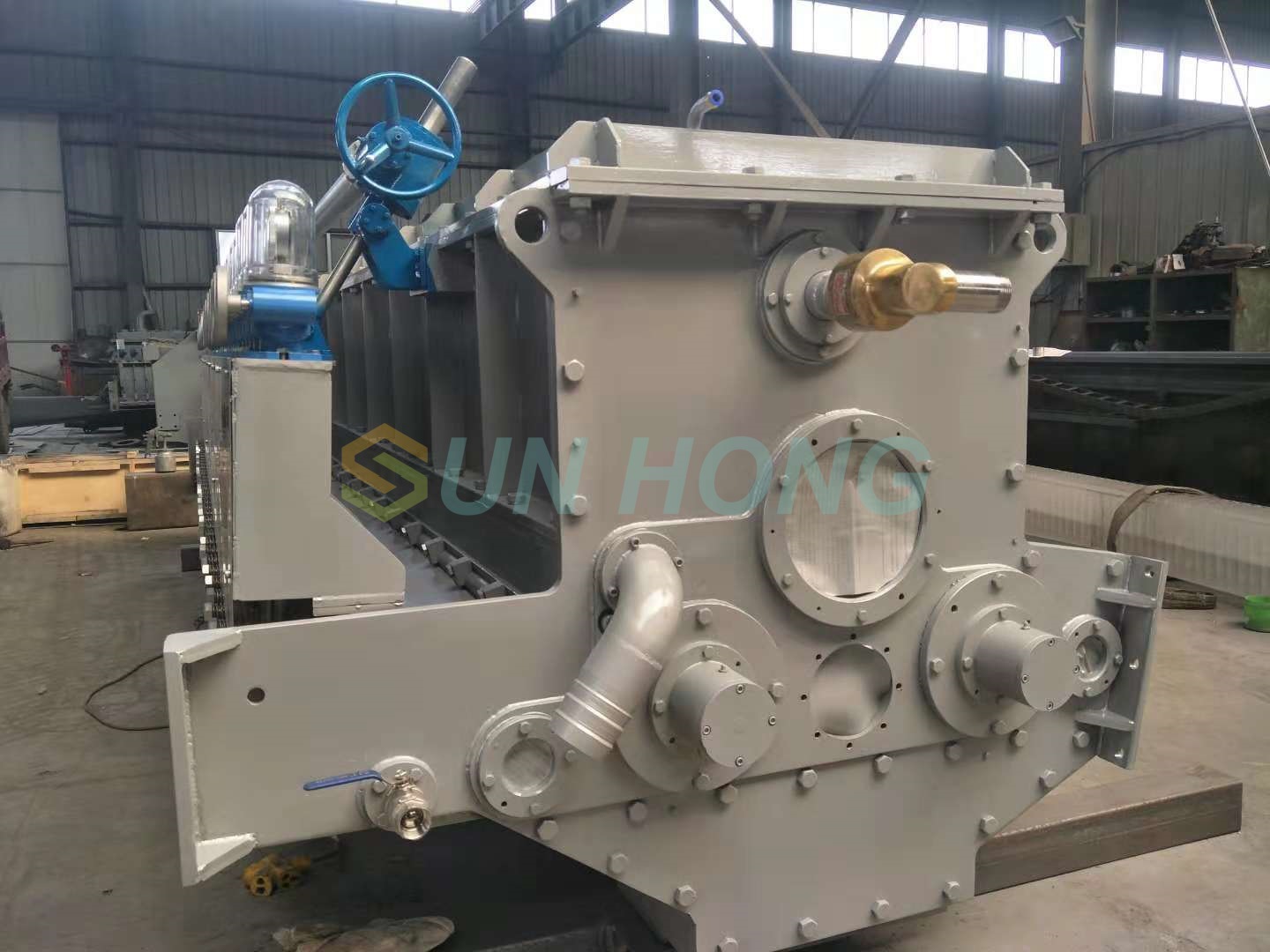

نافذة الجدار الجانبي
أنبوب مخروط مدخل
يتكون كلا الطرفين من الأطراف الكبيرة والصغيرة وأنابيب مخروط مربعة ، وكلا الطرفين مع الشفاه المتصلة ، المصنوعة من ألواح الفولاذ المقاوم للصدأ ، والجدار الداخلي مصقول بدقة. الغرض من أنبوب اللب الرئيسي هو التأكد من أن اللب يتدفق بالتساوي والموحد في صندوق الرأس بأكمله. في الطرف الصغير من أنبوب المخروط المربع ، يوجد أنبوب إرجاع وصمام تحكم في تدفق العودة لموازنة الضغط داخل أنبوب المخروط المربع وتحقيق ضغط متساوي داخل الأنبوب الرئيسي المخروطي المربع. يجب أن يكون هناك أنبوب مستقيم انتقال من 6D أو أكثر خارج نهاية المدخل لتحقيق الاستقرار في اللب أثناء عملية التدفق ، وأنبوب مستقيم الانتقال في نهاية الارتجاع لتحقيق الاستقرار في اللب أثناء عملية التدفق. تم تجهيز الأنبوب الرئيسي لتوزيع اللب بثلاثة نوافذ تنظيف سريعة وزجاج الرؤية أنبوب التوازن. يجب ضبط حجم فتح صمام الارتداد وفقًا لاتجاه تدفق اللب داخل أنبوب زجاج البصر. معدل الارتداد المصمم هو 10 ٪ ، ويتم إرسال اللب المرتفع إلى مقدمة مضخة الملاط. يعتمد التحكم في الارتجاع على ضبط الصمام اليدوي. نعومة الجدار الداخلية هي 0.4U. يتم فتح ثقب التنظيف في أنبوب مدخل الملاط لسهولة التنظيف.
مكونات توزيع اللب
يتبنى الناشر المتدرج من ثلاث مراحل حساب الدقة والمعالجة ، وهو مصنوع من المواد الزجاجية العضوية المصبوبة المتكاملة.
مثقب (لفة التوزيع)
تصنيع أنابيب الفولاذ المقاوم للصدأ للأجسام الأسطوانة. تم تجهيز جانب الإرسال بصندوق تروس ومحرك Y-Series ، مع سرعة محرك تبلغ 1450 ثورة في الدقيقة وطاقة 1.1 كيلو واط. تم تجهيز أسطوانة التجانس بصندوق تروس ضبط سرعة متغير باستمرار ، ويتم استخدام عجلات التعديل لتغيير سرعة أسطوانة التجانس لتحقيق أفضل تأثير تجانس. تم تصميم معدل الافتتاح وفتحة أسطوانة التجانس وفقًا لسرعة اللب والآلة. يتراوح معدل افتتاح أسطوانة الحلق بين 32-35 ٪ ، ومعدل افتتاح أسطوانة لوحة السد يتراوح بين 48-52 ٪.

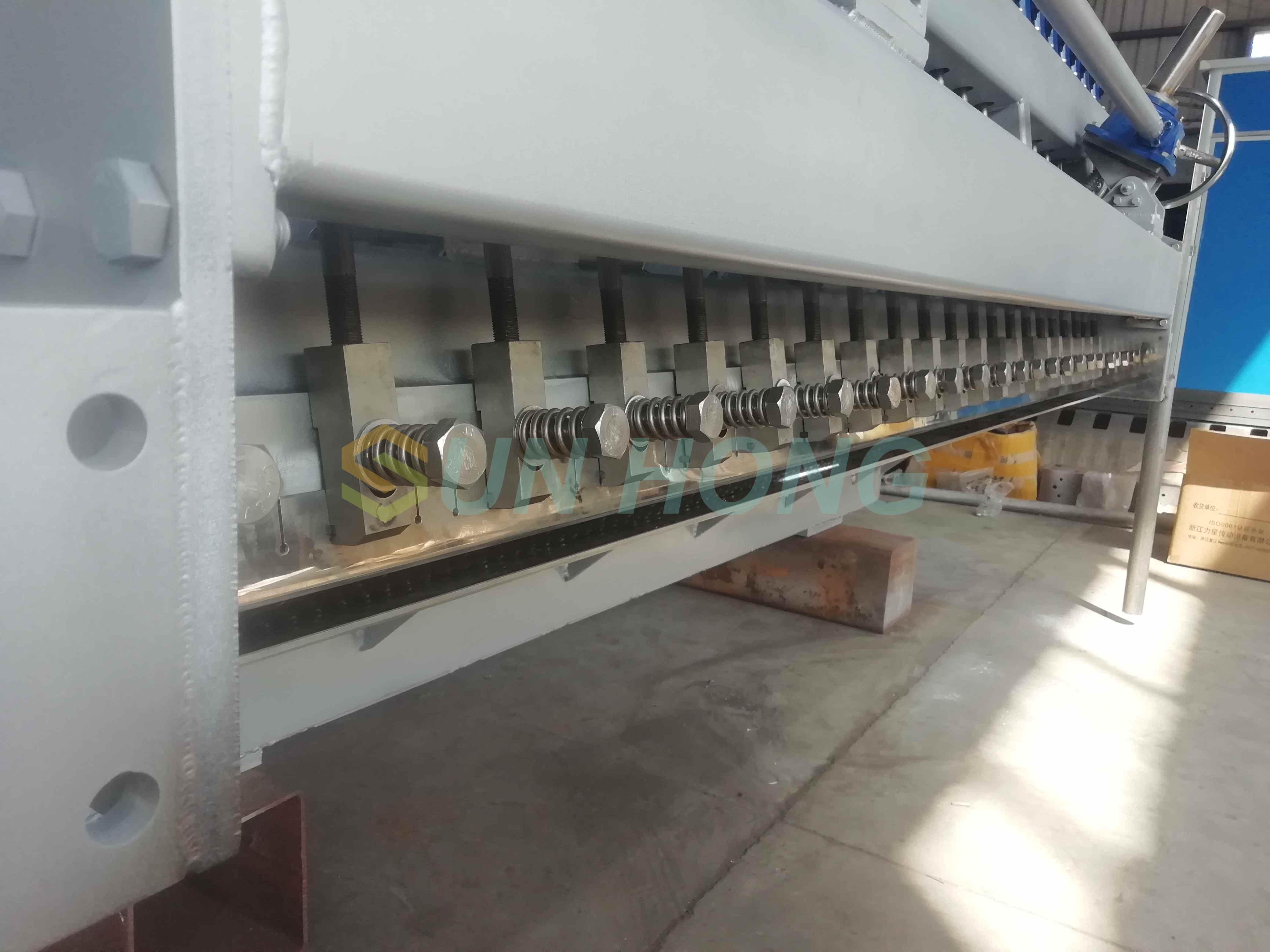

جهاز ضبط الشفة العلوي
يعتمد التعديل الكلي لجهاز ضبط لوحة الشفة العلوي نموذج ضبط المدى الكامل ، ويعتمد الضبط المحلي على طريقة ضبط النقاط اليدوية. تم تصميم لوحة الشفاه العلوية بأكملها كإطار تشوه مضاد. يمكن ضبط لوحة الشفاه العلوية لأعلى ولأسفل ضمن نطاق من 0-80 مم. يمكن لضابط مقياس الاتصال الهاتفي ضبط فتحة الشفاه محليًا ، بحيث يمكن ضبط عرض الورق في النطاق المسموح به. عن طريق ضبط معدل تدفق الإرجاع لأنبوب المخروط ولوحة الشفة الصغيرة العمودية لضبط الفرق الكمي الأفقي ، إذا كان التعديل صحيحًا وكان ضبط العملية مناسبًا ، يمكن التحكم في الفرق الكمي الأفقي في غضون 1.5 ٪.
تم تصميم لوحة الشفاه السفلى كهيكل إطار متكامل لمنع التشوه ، ويتم إصلاح لوحة الشفاه السفلى.
أنبوب الرش: مصنوع من الفولاذ المقاوم للصدأ ، والفوهة هي فوهة خاصة.
الممشى: من أجل تسهيل تعديل لوحة الشفة العلوية ، يتم توفير ممر أمام صندوق التدفق. لوحة المشي والسلالم المتحركة والدرابزين مصنوعة من مواد الفولاذ المقاوم للصدأ.
مربع رأس وسادة الهواء: توزيع لب أنبوب المخروط المربع ، انتشار الخطوة ، تغذية اللب المائلة ، بكرات متجانسة مزدوجة ، فائض أمامي ، لوحة شفة علوية قابلة للتعديل للواجهة الأمامية والخلفية ، لأعلى ولأسفل ، وتتوسع الدودة وتسوية الدودة الكاملة ، والتعديل المحلي الضوئي. يحتوي صندوق الهيكل على شكل قوس على بنية باب فتحة سريعة ، مع فتحة شفافة وجهاز رش الماء في الأعلى.
جسم مربع الرأس
تحتوي غرفة التوهين المغلقة على شكل قوس على فتحات فيضان على كلا الجانبين (معدل تدفق الفائض البالغ 5 ٪) ، والتي يمكن تثبيتها كخطو واحد أو تفوق مزدوج وفقًا للاحتياجات. في الوقت نفسه ، تم اعتماد حقن اللب المائل لتقليل ظاهرة الاحتفاظ باللب في صندوق الرأس. هناك واجهات على مربع الرأس لتثبيت مستوى سائل التحكم التلقائي ومرسلات الضغط. هناك فتحات سريعة في كلا طرفي منفذ الرش للتنظيف ، ومنفذ شفة في الأعلى لتوصيل منفاخ الجذور. يوجد أنبوب رذاذ من الفولاذ المقاوم للصدأ في الجزء العلوي من الصندوق ، ويتم فتح فتحة بقطر 400 مم على لوحة الجدار الجانبي للتنظيف المريح.
التحكم في مستوى الرأس
مقبض تعديل الشفاه المزدوج اتجاهي
ضابط الشفاه الصغيرة
نافذة الجدار الجانبي
أنبوب مخروط مدخل
يتكون كلا الطرفين من الأطراف الكبيرة والصغيرة وأنابيب مخروط مربعة ، وكلا الطرفين مع الشفاه المتصلة ، المصنوعة من ألواح الفولاذ المقاوم للصدأ ، والجدار الداخلي مصقول بدقة. الغرض من أنبوب اللب الرئيسي هو التأكد من أن اللب يتدفق بالتساوي والموحد في صندوق الرأس بأكمله. في الطرف الصغير من أنبوب المخروط المربع ، يوجد أنبوب إرجاع وصمام تحكم في تدفق العودة لموازنة الضغط داخل أنبوب المخروط المربع وتحقيق ضغط متساوي داخل الأنبوب الرئيسي المخروطي المربع. يجب أن يكون هناك أنبوب مستقيم انتقال من 6D أو أكثر خارج نهاية المدخل لتحقيق الاستقرار في اللب أثناء عملية التدفق ، وأنبوب مستقيم الانتقال في نهاية الارتجاع لتحقيق الاستقرار في اللب أثناء عملية التدفق. تم تجهيز الأنبوب الرئيسي لتوزيع اللب بثلاثة نوافذ تنظيف سريعة وزجاج الرؤية أنبوب التوازن. يجب ضبط حجم فتح صمام الارتداد وفقًا لاتجاه تدفق اللب داخل أنبوب زجاج البصر. معدل الارتداد المصمم هو 10 ٪ ، ويتم إرسال اللب المرتفع إلى مقدمة مضخة الملاط. يعتمد التحكم في الارتجاع على ضبط الصمام اليدوي. نعومة الجدار الداخلية هي 0.4U. يتم فتح ثقب التنظيف في أنبوب مدخل الملاط لسهولة التنظيف.
مكونات توزيع اللب
يتبنى الناشر المتدرج من ثلاث مراحل حساب الدقة والمعالجة ، وهو مصنوع من المواد الزجاجية العضوية المصبوبة المتكاملة.
مثقب (لفة التوزيع)
تصنيع أنابيب الفولاذ المقاوم للصدأ للأجسام الأسطوانة. تم تجهيز جانب الإرسال بصندوق تروس ومحرك Y-Series ، مع سرعة محرك تبلغ 1450 ثورة في الدقيقة وطاقة 1.1 كيلو واط. تم تجهيز أسطوانة التجانس بصندوق تروس ضبط سرعة متغير باستمرار ، ويتم استخدام عجلات التعديل لتغيير سرعة أسطوانة التجانس لتحقيق أفضل تأثير تجانس. تم تصميم معدل الافتتاح وفتحة أسطوانة التجانس وفقًا لسرعة اللب والآلة. يتراوح معدل افتتاح أسطوانة الحلق بين 32-35 ٪ ، ومعدل افتتاح أسطوانة لوحة السد يتراوح بين 48-52 ٪.
جهاز ضبط الشفة العلوي
يعتمد التعديل الكلي لجهاز ضبط لوحة الشفة العلوي نموذج ضبط المدى الكامل ، ويعتمد الضبط المحلي على طريقة ضبط النقاط اليدوية. تم تصميم لوحة الشفاه العلوية بأكملها كإطار تشوه مضاد. يمكن ضبط لوحة الشفاه العلوية لأعلى ولأسفل ضمن نطاق من 0-80 مم. يمكن لضابط مقياس الاتصال الهاتفي ضبط فتحة الشفاه محليًا ، بحيث يمكن ضبط عرض الورق في النطاق المسموح به. عن طريق ضبط معدل تدفق الإرجاع لأنبوب المخروط ولوحة الشفة الصغيرة العمودية لضبط الفرق الكمي الأفقي ، إذا كان التعديل صحيحًا وكان ضبط العملية مناسبًا ، يمكن التحكم في الفرق الكمي الأفقي في غضون 1.5 ٪.
تم تصميم لوحة الشفاه السفلى كهيكل إطار متكامل لمنع التشوه ، ويتم إصلاح لوحة الشفاه السفلى.
أنبوب الرش: مصنوع من الفولاذ المقاوم للصدأ ، والفوهة هي فوهة خاصة.
الممشى: من أجل تسهيل تعديل لوحة الشفة العلوية ، يتم توفير ممر أمام صندوق التدفق. لوحة المشي والسلالم المتحركة والدرابزين مصنوعة من مواد الفولاذ المقاوم للصدأ.
