هل تعرف مكونات قسم الصحافة آلة الورق

تكوين قسم الصحافة آلة الورق:

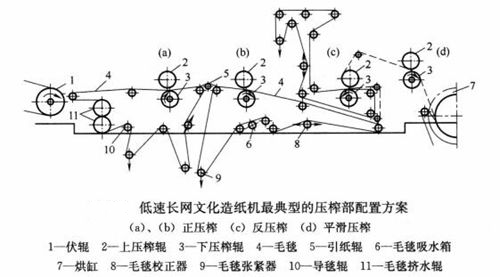

يختلف التركيب الهيكلي لقسم الطباعة في آلات الورق المختلفة، لكن تركيبها الأساسي متشابه تقريبًا. يوضح الرسم التخطيطي التركيب الهيكلي لقسم الضغط لآلة استزراع الورق منخفضة السرعة.

يمكن تقسيم الأجهزة والمكونات المختلفة المدرجة في قسم الصحافة إلى الأجزاء التالية:

1. أنواع مختلفة من المكابس التي يتم تشكيلها من خلال مجموعات مطابقة مختلفة من بكرات الضغط؛

2. ملحقات مختلفة للضغط، مثل نظام ذراع الضغط، شفرة إزالة الحبر الزائد، شفرة إزالة الحبر الزائد، أنبوب الرش، علبة الماء، إلخ؛

3. ملحقات مختلفة للباد المكبس، مثل مصححات اللباد، وشد اللباد، ولفائف الموزعة، ولفائف التوجيه وشفرات الطبيب الخاصة بها، وأجهزة الغسيل والتكييف (صندوق شفط اللباد، وكبس اللباد، وأنبوب رش الماء)، وما إلى ذلك؛

4. أجهزة شفط ونقل مختلفة للشبكات الورقية، مثل بكرات التقاط الشفط، وصندوق الشفط الفراغي، وحبال حامل الورق، ونفاثات توجيه الورق، وما إلى ذلك؛

5. الأسطوانات الموجودة على مسار الورق، مثل أسطوانات توجيه الورق وناقلات فقدان الورق؛

6. نظام الضغط الهوائي ونظام الضغط الهيدروليكي.

7. الرف والممر، الخ.

العديد من المكونات الموجودة في قسم الصحافة هي أجزاء قياسية أو عالمية. وذلك بسبب وجود العديد من المكابس في قسم الضغط، والعديد من الملحقات يمكن أن تكون قابلة للتبديل. غالبًا ما يقوم المصنعون بتقسيم أنواع مختلفة من بكرات الضغط إلى سلسلة بناءً على معلمات مثل العرض والسرعة لإنشاء تصميمات قياسية، مما يؤدي إلى تسريع دورة التصميم والتصنيع لقسم الضغط بشكل كبير. باستخدام هذه المكونات القياسية، من الممكن تصميم أقسام الطباعة المناسبة لآلات الورق المختلفة مع الحد الأدنى من تغييرات التخطيط أو إضافة أجزاء متخصصة. في السنوات الأخيرة، تقدم تكوين قسم الصحافة نحو التوحيد والنموذجية.

يختلف شكل إطار آلة الضغط حسب أشكال الضغط المختلفة. ومع ذلك، فإن الإطار يتطور أيضًا نحو كتل البناء، وحتى اللفات المزدوجة والمكابس المركبة أصبحت مكونات قياسية لوحدات البناء، والتي يمكن تجميعها لتشكيل أجزاء ضغط مختلفة مختلفة.
